СИЛОВОЙ ДИОД: ПРИНЦИП РАБОТЫ, ВИДЫ И ПРИМЕНЕНИЕ

Белоусов Олег Николаевич
студент Улан-Удэнского колледжа Железнодорожного транспорта, РФ, г. Улан-Удэ
Бадмаев Мунко
студент Улан-Удэнского колледжа Железнодорожного транспорта, РФ, г. Улан-Удэ
Павлова Светлана Валерьевна
научный руководитель, преподаватель Улан-Удэнского колледжа Железнодорожного транспорта, РФ, г. Улан-Удэ



Введение. Силовые диоды являются неотъемлемой частью современной электроники, особенно в устройствах, работающих с высокими напряжениями и токами.

Их основная задача — эффективное выпрямление и коммутация в энергетических системах, промышленных преобразователях, электроприводах и источниках питания.

В отличие от обычных диодов, силовые аналоги обладают повышенной устойчивостью к экстремальным нагрузкам, что делает их незаменимыми в тяжелых условиях эксплуатации.

В данной статье подробно рассматриваются принцип работы, ключевые характеристики, разновидности и перспективные направления развития силовых диодов.

В прошлом кремниевые диоды были основным компонентом силовых электроник, однако их ограничения по рабочей температуре и скорости переключения стимулировали исследования новых материалов.

В отличие от IGBT, диоды на основе SiC не имеют проблемы с медленным выключением и могут работать на более высоких частотах, что делает их более подходящими для приложений, требующих высокой эффективности и малых размеров.

"Несмотря на все преимущества SiC и GaN, их более высокая стоимость производства по сравнению с кремнием является одним из сдерживающих факторов для их широкого распространения. Кроме того, для эффективной работы диодов на основе этих материалов часто требуются специализированные схемы драйверов, что также увеличивает общую стоимость системы

В настоящее время ведутся активные исследования по снижению стоимости производства SiC и GaN, а также по разработке новых конструкций диодов, которые позволят еще больше повысить их эффективность и надежность

Развитие силовых диодов сегодня направлено на достижение более высокой эффективности и снижение потерь энергии при работе. Это достигается, в первую очередь, за счет использования новых полупроводниковых материалов, таких как карбид кремния (SiC) и нитрид галлия (GaN), которые обладают существенно лучшими характеристиками по сравнению с традиционным кремнием. Внедрение этих материалов позволяет создавать диоды с меньшим падением напряжения в прямом направлении и более высокой скоростью переключения, что напрямую снижает потери мощности. Более того, использование SiC и GaN открывает возможности для создания более мощных устройств, способных выдерживать более высокие напряжения и токи без повреждения. Кроме того, благодаря своим физическим свойствам, эти материалы позволяют существенно уменьшить размеры диодов, что приводит к созданию более компактных силовых электронных компонентов. Наконец, повышенная устойчивость SiC и GaN к высоким температурам обеспечивает более высокую надежность и долговечность силовых диодов, особенно в условиях экстремальных нагрузок. Все эти инновации, в совокупности, открывают путь к созданию силовых электронных систем нового поколения, более эффективных, компактных и надежных



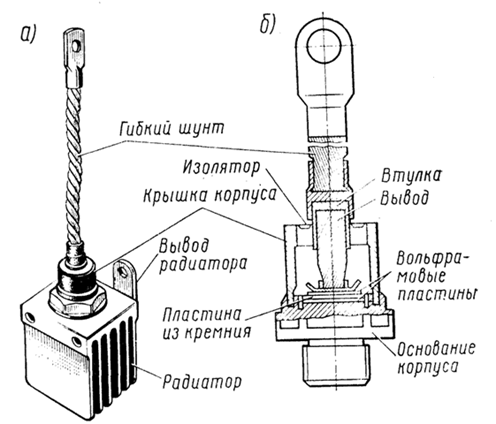

Рисунок 1. Принцип работы силового диода



1.1. Основы p-n перехода

Как и обычные диоды, силовые диоды основаны на p-n переходе, но с улучшенными параметрами для работы при высоких мощностях.

При прямом смещении (**анод "+", катод "–"**) происходит инжекция носителей заряда, и диод открывается, пропуская ток. При обратном смещении (**анод "–", катод "+"**) формируется запирающий слой, и ток практически не течет.

Особенности конструкции силовых диодов:

- Утолщенная базовая область – снижает риск пробоя при высоких напряжениях.

- Оптимизированное легирование – улучшает температурную стабильность и снижает потери.

- Эффективный теплоотвод – металлические подложки и радиаторы предотвращают перегрев.

1.2. Процессы при коммутации

При переключении силовых диодов возникают два критических явления:

1. Прямое восстановление – при резком нарастании тока из-за накопления зарядов в базе возникает выброс напряжения.

2. Обратное восстановление – при переключении с прямого на обратное напряжение диод кратковременно проводит ток в обратном направлении, что увеличивает потери.

Для минимизации этих эффектов применяются:

- Быстровосстанавливающиеся диоды (FRD) – уменьшают время обратного восстановления (**trr**).

- Диоды Шоттки – обладают малым падением напряжения и высокой скоростью переключения.

2. Основные характеристики силовых диодов

При выборе силового диода учитывают следующие параметры:

- Максимальный прямой ток (IF) | Допустимый ток без разрушения (до 1000 А и более).

Прямое падение напряжения (VF) | Напряжение при номинальном токе (0,7–2 В). Чем ниже, тем выше КПД.

Обратное напряжение (VRRM)   | Максимальное напряжение в закрытом состоянии (до нескольких кВ).

Время обратного восстановления (trr) | Время перехода в закрытое состояние. Важно для высокочастотных схем.

Тепловое сопротивление (Rth) | Способность отводить тепло. Влияет на надежность при больших нагрузках.

3. Виды силовых диодов

3.1. Выпрямительные диоды

- Применение: силовые выпрямители, преобразователи переменного тока.

- Особенности: высокая надежность, но большое время восстановления.

3.2. Быстро восстанавливающиеся диоды (FRD)

- Применение: инверторы, импульсные источники питания.

- Особенности: trr ≤ 100 нс, сниженные коммутационные потери.

3.3. Диоды Шоттки

- Применение: высокочастотные преобразователи, низковольтные системы.

- Особенности:

- Малое VF (0,3–0,5 В).

- Очень быстрое переключение.

- Ограничение по обратному напряжению (**до 200 В**).

3.4. Лавинные диоды

- Применение: защита от перенапряжений.

- Особенности: устойчивы к лавинному пробою.

4. Применение силовых диодов

4.1. Преобразователи и выпрямители

- Промышленные источники питания.

- Тяговые преобразователи (электропоезда, электромобили).

4.2. Инверторы и частотные приводы

- Солнечные инверторы.

- Управление двигателями переменного тока.

4.3. Защита от перенапряжений

- Снабберные цепи.

- Ограничители импульсных помех.

5. Перспективы развития

Современные технологии направлены на:

- Использование широкозонных полупроводников (SiC, GaN) – меньшие потери, высокая температурная стойкость.

- Интеграцию в силовые модули – компактность и улучшенный теплоотвод.

Заключение

Силовые диоды остаются ключевыми элементами в энергетике и электронике.

Их развитие связано с повышением эффективности, снижением потерь и внедрением новых материалов, таких как карбид кремния (SiC) и нитрид галлия (GaN). Эти инновации открывают путь к созданию более мощных, компактных и надежных устройств.



Список литературы:
1. Ранджан, Р. Силовая электроника: устройства, схемы и приложения. – М.: Техносфера, 2020.
2. Мохаммед, Х. Основы силовой электроники. – СПб.: БХВ-Петербург, 2019.
3. Балакришнан, А. Полупроводниковые приборы для силовой электроники. – М.: ДМК Пресс, 2021.
4. IEEE Transactions on Power Electronics – научные статьи по современным разработкам.
5. Application Notes от Infineon, STMicroelectronics – техническая документация по силовым диодам.
