НАЛАДКА СИСТЕМЫ ТЕПЛОСНАБЖЕНИЯ ПРОМЫШЛЕННОГО ПРЕДПРИЯТИЯ, СМЕНИВШЕГО ИСТОЧНИК ТЕПЛОТЫ ЭНЕРГИИ В ГОРОДЕ ИВАНОВО

Процесс перехода промышленного предприятия на альтернативный источник тепловой энергии представляет собой сложную техническую задачу, сопряжённую с множеством факторов и рисков. Рассмотрим подробно этот процесс, основываясь на опыте конкретного предприятия в городе Иваново, которое перешло с традиционной городской котельной на современную блочную модульную котельную (БМК).

Причины смены источника тепловой энергии

Решение о переводе предприятия на новый источник тепловой энергии часто принимается вследствие ряда обстоятельств:

1. Недостаточная мощность старого источника, приводящая к перебоям в подаче тепла.
2. Износ оборудования и снижение надежности существующих источников тепловой энергии.
3. Желание сократить эксплуатационные издержки и повысить энергоэффективность предприятия.
4. Стремление минимизировать потери тепла при транспортировке, особенно если старый источник находился далеко от потребителя.

Однако принятие решения о смене источника должно сопровождаться глубоким техническим анализом и подготовительными мероприятиями, которые позволят избежать возможных негативных последствий.

Этапы подготовки и реализации изменений

Этап 1. Обследование и инвентаризация системы теплоснабжения.

Первым важным шагом является полное обследование существующей системы теплоснабжения предприятия. Оно включает:

1. Обмеры трассы: точное определение длин и диаметров действующих трубопроводов, выявление точек подключения потребителей, особенностей конструкции магистралей и способов прокладки труб.
2. Определение типов и качества теплоизоляции: оценка эффективности утепления коммуникаций и выявление участков с повышенными потерями тепла.
3. Выявление запорной арматуры: изучение местоположения и работоспособности задвижек, вентилей и клапанов, позволяющих регулировать подачу теплоносителя.
4. Сбор сведений о распределении тепловых потоков: построение карты фактического потребления тепла отдельными объектами предприятия.

Эти сведения позволяют составить подробную карту существующей инфраструктуры и выявить возможные слабые звенья системы, такие как участки повышенного износа или недостаточного сечения трубопровода.

Этап 2. Оценка реального энергопотребления зданий и сооружений.

Следующий важный этап заключается в анализе теплопотребления каждым объектом предприятия. Сюда входит:

1. Выяснение конкретных условий эксплуатации тепловых пунктов (ТПУ) и распределение тепловой энергии внутри каждого цеха или помещения.
2. Определение потребности каждого отдельного объекта в горячей воде и паре для технологических нужд и поддержания комфортных условий труда.
3. Сбор данных о внутреннем оборудовании и особенностях внутренней системы обогрева и вентиляции (тепловые завесы, конвекторы, радиаторы и др.).

Особенное внимание уделяется соответствию параметров теплоподачи технологическим требованиям производств и нормативным документам.

Этап 3. Подбор необходимого оборудования и модернизация системы.

Полученные данные служат основой для проектирования обновленной системы теплоснабжения. Рассчитывается потребность в оборудовании, таком как бойлеры, теплообменники, насосные станции и арматурные элементы, способные обеспечить необходимую нагрузку.

Этот этап предусматривает оценку экономической целесообразности различных вариантов модернизации, сравнение затрат на приобретение нового оборудования и реконструкцию старых компонентов с потенциальной экономией от снижения теплопотерь и улучшения энергетических показателей.

Этап 4. Выбор оптимальной схемы теплоснабжения.

Одной из ключевых задач является разработка эффективной схемы транспортировки тепловой энергии от нового источника к конечным потребителям. Этот этап предполагает решение ряда инженерных задач:

1. Расчет оптимальных температурных режимов для достижения максимальной экономии топлива и минимизации тепловых потерь.
2. Проектирование надежной и долговечной магистрали, способной выдерживать необходимые давления и температуры теплоносителя.
3. Планирование равномерного распределения тепла среди всех потребителей с целью исключения зон локальной перегрузки или недостатка ресурса.

Необходимо учесть требования нормативных документов, стандартов безопасности и охраны окружающей среды, что позволит создать надежную и экологически чистую инфраструктуру.

Этап 5. Регулировка и балансировка системы

Завершение работ сопровождается настройкой системы на оптимальные режимы работы. Проводится регулирование напора, давления и скорости движения теплоносителя таким образом, чтобы добиться минимальной неравномерности нагрева помещений и эффективного распределения тепла по всему предприятию. Для этого используются специальные приборы контроля и автоматические регуляторы, контролирующие поддержание заданных параметров.

Практическое применение опыта предприятия в городе Иваново

Рассмотрим конкретный пример предприятия в Иваново, которое решило перейти с централизованной котельной на собственную БМК. По итогам проведенного обследования выяснилось следующее:

1. Реальная тепловая нагрузка значительно превышала заявленную производителем котлов мощность, что привело к постоянным перегревам некоторых участков сети и дефициту тепла в других местах.
2. Внутренняя система подачи тепла была сильно изношена и имела низкую пропускную способность, из-за чего новые котлы работали неэффективно.
3. Качество регулировки теплового потока оставляло желать лучшего, что создавало условия для высоких потерь тепла и низких коэффициентов полезного действия (КПД) всего комплекса.

Это показало необходимость комплексного подхода к модернизации системы теплоснабжения, начиная от замены устаревших коммуникаций и заканчивая точной регулировкой работы котлов и тепловых станций.

Графическая часть

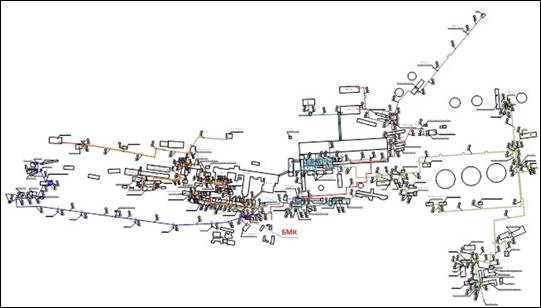

Рисунок 1. Актуализированная схема системы теплоснабжения завода от БМК

При выполнении актуализации схемы теплопотребления отапливаемых зданий и сооружений были выявлены значительные отклонения температурных режимов, тепловых нагрузок и, – как следствие, – значительное превышение расходов теплоносителей (рис. 2-4).

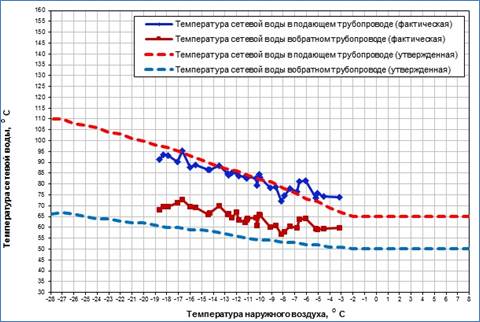

Рисунок 2. Сопоставление фактических значений температуры сетевой воды в подающих и обратных трубопроводах системы теплоснабжения промпредприятия с утверждёнными значениями, ^оС

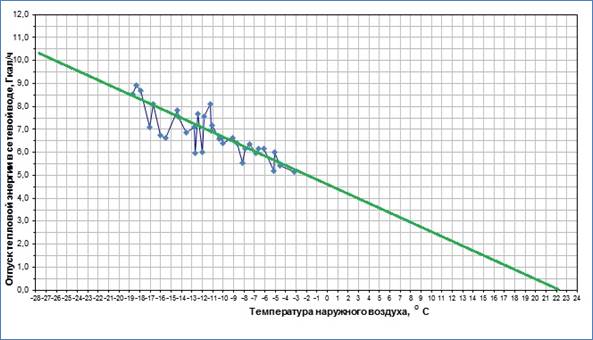

Рисунок 3. Фактический отпуск тепловой энергии в сетевой воде в систему теплоснабжения промпредприятия от БМК

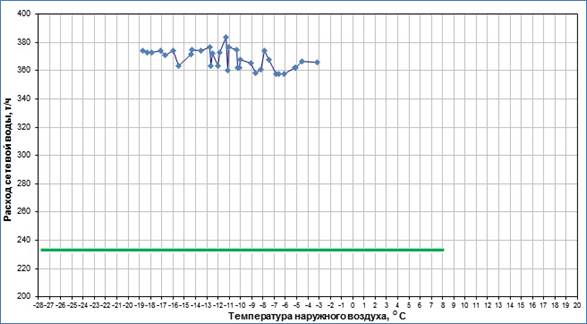

Рисунок 4. Фактический расход сетевой воды в подающем трубопроводе в системе теплоснабжения промпредприятия от БМК

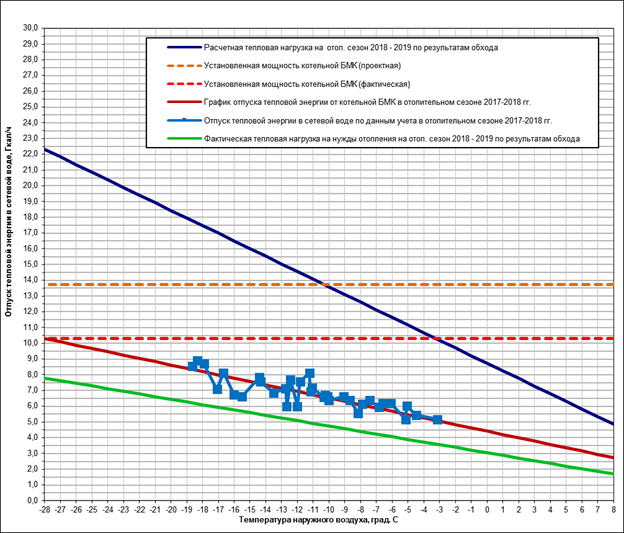

Рисунок 5. Сравнительный анализ отпуска тепловой энергии в сетевой воде в систему теплоснабжения завода от котельной БМК

Заключение

Подводя итог, смена источника тепловой энергии для промышленного предприятия требует глубокой предварительной оценки и грамотного планирования дальнейших действий. Каждый этап работы играет важную роль в обеспечении надежного и экономически оправданного результата. Только при четком соблюдении всех этапов и внимательном подходе можно гарантировать успешную реализацию проекта, получение ожидаемых результатов и улучшение общей энергетической эффективности предприятия.
