СТРУКТУРНАЯ СХЕМА СИСТЕМЫ РЕГУЛИРОВАНИЯ НАТЯЖЕНИЯ И СКОРОСТИ НАМОТКИ ПРИ ИЗГОТОВЛЕНИИ ИЗДЕЛИЙ СЛОЖНОЙ ФОРМЫ
Аннотация. В настоящее время композиционные изделия широко применяются в различных отраслях промышленности. При этом постоянно расширяется ассортимент этих конструкций, возрастают требования к их качеству. Улучшить качество регулирования натяжения при такой намотке удается при использовании электротехнических систем натяжения, учитывающих сложную форму наматываемых изделий. Использование таких систем позволяет существенно улучшить качество поддержания натяжения на заданном уровне и улучшить качество выпускаемых конструкций.
Ключевые слова: намотка; композиционная лента; система регулирования; корректирующее устройство; активный шпулярник.
В настоящее время существенно возросло применение изделий из композиционных материалов. Использование данных изделий в различных конструкциях потребовало усложнить их форму и повысить требования к прочности конструкций [1-3].
Проведенный анализ литературных источников позволил предложить функциональную схема системы регулирования натяжения намотки с ферропорошковой муфтой, которая показана на рис.

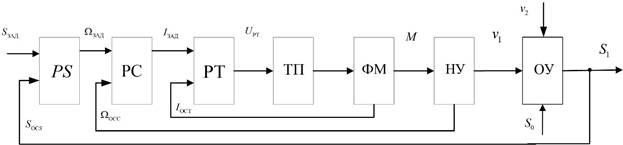

Рисунок 1. Функциональная схема системы регулирования натяжения и скорости намотки с ферропорошковой муфтой
Упругая лента ОУ проходит через натяжное устройство НУ. Последнее подтормаживается ферропорошковой муфтой ФМ. Обмотка муфты питается от преобразователя ТП, связанного с регулятором тока РТ. Задание на РТ поступает с регулятора скорости PC. На вход регулятора скорости подается сигнал о реальной частоте вращения муфты ΩОСС. Регулятор скорости PC связан с регулятором натяжения РS. На вход данного регулятора подаются сигналы о требуемом натяжении SЗАД и о реальном натяжении SОСS.
Скорость намотки ленты на изделие НИ v2 определяется частотой вращения изделия.
Применение предлагаемой систему позволит улучшить качество наматываемых изделий.
