ОТНОСИТЕЛЬНЫЕ ПРЕИМУЩЕСТВА СТАБИЛИЗАТОРА НАПРЯЖЕНИЯ В СРАВНЕНИИ С ВЫПРЯМИТЕЛЬНЫМ ДИОДОМ

Владимирова Злата Ильинична
студент, Ульяновский авиационный колледж-МЦК, РФ, г. Ульяновск
Яковлева Ирина Викторовна
научный руководитель, преподаватель, Ульяновский авиационный колледж-МЦК, РФ, г. Ульяновск



Современные стабилитроны выпускают на основе кремниевых или германиевых полупроводниковых материалов. Степень стабильности в них характеризует такой параметр как выходное сопротивление. Корпуса мощных стабилитронов выпускают из полимерных, металлических материалов, маломощные стабилитроны изготовляют в корпусах из стекла или эпоксидной смолы.

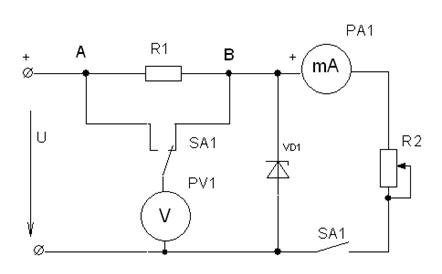

Рисунок 1. Схема



В условиях лаборатории по дисциплине «Электронная техника», на базе ОГАПОУ Ульяновского авиационного колледжа-МЦК, студенткой специальности «Техническая эксплуатация электрифицированных и пилотажно-навигационных авиационных комплексов» проводились экспериментальным путём исследования зависимости выходного напряжения и тока стабилитрона от входного напряжения в цепи параметрического стабилизатора напряжения, так же определялись основные параметры с помощью осциллографа.

Была собрана цепь параметрического стабилизатора, которая включала в себя следующие приборы и оборудование: мультиметры типа MY-60 цифровые, двухканальный осциллограф, блок генераторов напряжений с наборным полем, стабилитрон типа КС456, резисторы МЛТ.

На первом этапе проведения исследований в цепи не включалось сопротивление нагрузки, включив генератор напряжений изменяли постоянное напряжение на входе от 0 до 12 В. При этом были зафиксированы показания выходного напряжения от входного на холостом ходу. Полученные результаты приведены в таблице 1.

Таблица 1.

Значения

0

2

4

6

8

10

12

0

2

4

6,5

6,6

6,7

6,8



Данные показания свидетельствуют о том, что напряжение на входе и на выходе на интервале от 0 до 4В совпадают по значениям, а в пределах от 6 до 12В уменьшается.

После этого было установлено максимальное напряжение на входе и поочерёдно включались различные сопротивления нагрузки. По этим показаниям зафиксировали зависимость выходного напряжения стабилизатора от точки нагрузки, о чём свидетельствуют данные, приведённые в таблице 2.

Таблица 2.

Значения

150

100

47+22

47

33+10

33

12

15

18

20

24

26

28

6

6,8

6,7

6,8

7

7,1

7,2



По данным, полученным в таблице 2 мы можем наблюдать, что напряжение на выходе практически постоянно при различной нагрузке. Эта характеристика стабилитрона даёт возможность предотвратить перегрузки и не допустить пробоя в цепи. Если в подобных ситуациях вместо стабилитрона рассмотреть выпрямительный диод, то мы наблюдали бы аварийное состояние.
