МОДЕРНИЗАЦИЯ УЗЛА ВВОДА ГАЗА В АБСОРБЕР ДЛЯ СНИЖЕНИЯ НЕРАВНОМЕРНОСТИ ПОТОКА

Абсорберы являются ключевыми аппаратами в процессах очистки газов, выделения целевых компонентов и подготовки сырья в нефтегазовой, химической и нефтехимической промышленности. Эффективность массообмена между газом и жидкостью в значительной степени определяется равномерностью распределения газового потока по поперечному сечению колонны. Неравномерное поступление газа приводит к образованию застойных зон, локальному прорыву газа, снижению движущей силы абсорбции и ухудшению разделения. Кроме того, асимметрия потока вызывает повышенные вибрации внутренних устройств и корпуса, что сокращает ресурс оборудования [1].

Традиционные конструкции узлов ввода газа (патрубок, врезанный в нижнюю часть колонны перпендикулярно оси, либо простой коллектор с несколькими отверстиями) не обеспечивают требуемой равномерности распределения. Особенно остро проблема проявляется в колоннах большого диаметра (более 1,5 м) и при переменных режимах работы — пусках, остановках, колебаниях расхода сырья. Неравномерность потока также усиливается при наличии в газе капельной жидкости или твёрдых частиц, которые перераспределяются вместе с газом и вызывают локальные отложения [2].

• В связи с этим предлагается модернизация узла ввода газа в абсорбер, основанная на применении кольцевого коллектора с направляющими лопатками и радиальными соплами. Конструкция (рисунок 1) включает:
• Кольцевой распределительный коллектор (1), охватывающий внутренний периметр колонны. Газ подаётся в коллектор через два диаметрально противоположных патрубка для симметричного заполнения.
• Радиальные сопла (2), расположенные на внутренней стороне коллектора через равные интервалы. Сопла ориентированы под углом 15–20° к горизонтали (вверх) для создания начального подъёмного движения газа.
• Направляющие лопатки (3), установленные непосредственно над соплами. Лопатки имеют аэродинамический профиль и придают потоку равномерную крутку, способствующую выравниванию поля скоростей по сечению колонны.
• Демпфирующий кожух (4) из перфорированного листа, размещённый над лопатками. Кожух гасит высокоскоростные струи и дополнительно распределяет газ, защищая вышележащие тарелки или насадку от импульсных нагрузок.неравномерное распределение жидкости по сечению колонны при повышенных нагрузках по газу;

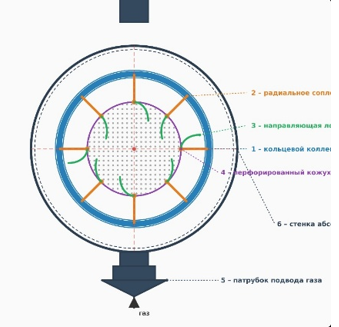

Рисунок 1. Конструкция кольцевого коллектора с лопатками и радиальными соплами:

1 – кольцевой коллектор; 2 – радиальное сопло; 3 – направляющая лопатка; 4 – перфорированный кожух; 5 – патрубок подвода газа; 6 – стенка абсорбера

Принцип работы: газ из подводящих патрубков поступает в кольцевой коллектор, равномерно распределяется по его периметру и выходит через радиальные сопла. Благодаря расположению сопел по кругу и их наклону, создаются одинаковые по длине окружности начальные условия. Направляющие лопатки трансформируют радиальные струи в мелкомасштабную закрутку, что выравнивает эпюру скоростей. Перфорированный кожух завершает гашение импульсов и защищает внутренние устройства.

В таблице 1 представлены результаты сравнительного анализа работы абсорбера (D = 2,4 м, высота насадочной части 6 м, газ – воздух с примесью CO₂, абсорбент – вода) при использовании традиционного осевого ввода и предлагаемой конструкции.

Таблица 1.

Сравнение равномерности потока и вибраций

Как видно из таблицы, предлагаемая конструкция позволяет снизить неравномерность потока в 2–3 раза и существенно уменьшить вибрации. Небольшое увеличение гидравлического сопротивления (на 8–10%) компенсируется ростом эффективности массообмена и надёжности.

Предлагаемая модернизация обеспечивает следующие практические преимущества:

• Снижение неравномерности поля газовых скоростей – предотвращает образование застойных зон и локальное захлёбывание насадки или тарелок.
• Уменьшение вибраций – за счёт симметричного ввода и гашения импульсов снижаются циклические нагрузки на сварные швы, фланцы и внутренние опоры.
• Повышение эффективности абсорбции – равномерный поток увеличивает поверхность контакта фаз на 10–15% при тех же энергозатратах.
• Увеличение межремонтного пробега – уменьшается износ и усталостные разрушения элементов колонны (по предварительным оценкам, на 30–40%).
• Универсальность – конструкция может быть адаптирована под разные типы абсорберов (насадочные, тарельчатые, с подвижной насадкой) путём изменения числа сопел и угла лопаток.

Предложенные решения особенно актуальны для следующих промышленных процессов:

• аминовая очистка природного газа от CO₂ и H₂S (крупные абсорберы диаметром до 4 м);
• осушка газа гликолями (чувствительность к неравномерности из-за пенообразования);

Дальнейшие исследования должны быть направлены на CFD-моделирование узла для оптимизации количества и геометрии сопел, а также на разработку методики инженерного расчёта коэффициента неравномерности в зависимости от режимных параметров. Целесообразно изготовление опытного образца для полупромышленных испытаний.
