ВПАИВАНИЕ СВЕТОДИОДОВ НА ПЕЧАТНОЙ ПЛАТЕ

Аннотация. В данной работе описывается совокупность действий, включающих в себя установку, сборку и проверку работы электрической цепи, содержащей светодиод.

Ключевые слова: электрические приборы, паяльная станция, импульсы, генератор напряжения.

Электромонтажные работы — это совокупность действий, включающих в себя установку, сборку, ввод в эксплуатацию и техническое обслуживание электрических сетей и приборов. Для выполнения этих задач необходимо строго следовать требованиям безопасности и нормативным документам, что позволяет избежать происшествий и гарантировать стабильное электропитание [1].

Обучаясь на специальности «Техническая эксплуатация электрифицированных и пилотажно-навигационных комплексов» в «Ульяновском авиационном колледже – МЦК», мною была пройдена учебная практика «Выполнение работ по одной или нескольким профессиям рабочих, должностям служащих (авиационный техник - монтажник электрооборудования летательных аппаратов)».

Было необходимо выполнить впаивание светодиодов на печатной плате в соответствии со схемой. Все работы проходили в лабораторном кабинете на базе УАвиаК-МЦК, на паяльных станциях ««SOLOMON» SL-10», рисунок 1.

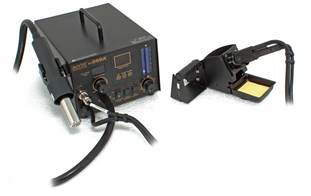

Рисунок 1. Паяльная станция ««SOLOMON» SL-10»

Нам выдали в начале печатную плату со всеми впаянными элементами, кроме светодиодов и динамика. Главная задача была впаять светодиоды, так чтобы они мигали и импульсы передавались на динамик.

Мы использовали для впаивания паяльник, флюс(канифоль), припой. В начале нам дали плату с 2 светодиодами, сказали припаять и включить в генератор напряжений для проверки свечения. Вроде звучало легко, но первая проблема возникла при проверке, один светодиод не горел. Решение пришло сразу, надо было поверить полярность, так как у диодов есть две полярности (анод+ и катод-) и наоборот напряжение не проходит.

Вторая проблема заключалась в том, что по заданию надо было, чтоб светодиоды мигали. Долго пыталась понять в чем проблема, в итоге проблема была в конденсаторе, он вздулся и перестал работать. Выпаяв и заменив его на новый, светодиоды засветились. Проверяли с помощью генератора, провода вставляли в разъёмы для подачи на плату напряжения.

Следующее задание было на плату поставить динамик. Некоторая проблема заключалась в том, что во время пайки повредились провода, пришлось их заменить. Динамик был использован от другой платы и впаивали динамик по схеме, рисунок 2.

Рисунок 2. Схема

В итоге, когда снова подключили к генератору от динамика исходил квакающий звук, как нам объяснили если менять расположение резисторов, то звук может изменять свою тональность [2].

Данный вид деятельности на специальности «Техническая эксплуатация электрифицированных и пилотажно-навигационных комплексов» будет необходим для работы в качестве авиационного техника в авиакомпаниях, эксплуатирующих и производящих ремонт современных воздушных судов.
