ГЕНЕРАТОР ПОСТОЯННОГО ТОКА

Введение: Генератор постоянного тока (ГПТ) — это устройство, которое преобразует механическую энергию в электрическую энергию постоянного тока. Он широко используется в различных областях, таких как электроэнергетика, промышленность, автомобильная отрасль и даже в бытовых приборах. Основная цель данного исследования заключается в анализе принципов работы генератора постоянного тока, его конструкции, основных характеристик и сфер применения. В работе также будут рассмотрены различные типы ГПТ, их преимущества и недостатки, а также потенциальные области использования. Изучение генераторов постоянного тока имеет значительную практическую ценность, поскольку знание их принципов работы помогает создавать более эффективные и надежные электрические устройства. Кроме того, исследование данной темы способствует углублению понимания основ электротехники и электроэнергетики в целом. В ходе исследования планируется использовать различные аналитические методы, включая теоретический анализ литературных источников, эксперименты с действующими генераторами и моделирование их работы с помощью специализированного программного обеспечения. Ожидается, что выводы этой работы углубят наше понимание генераторов постоянного тока и их применения, а также окажутся полезными для специалистов в области электротехники и энергетики.

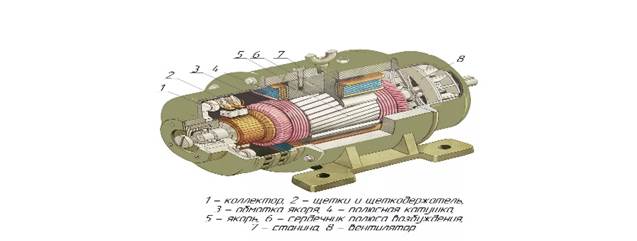

Рисунок 1. Внешнее строение генератора постоянного тока

История создания

Процесс разработки генератора постоянного тока охватывает ряд ключевых этапов, начиная с изобретения «диска Фарадея», продолжая созданием генератора Якоби и завершая разработкой генератора Грамма.

1.Диск Фарадея

Рисунок 2. Диск Фарадея

Униполярное динамо, созданное Майклом Фарадеем в 1832 году, стало первым генератором постоянного тока. В данной конструкции использовался подковообразный магнит в роли статора, а медный диск, вращавшийся вручную, выполнял функции ротора. Ось диска и его край были связаны с токосъёмными щётками. Во время вращения диска в зоне пересечения магнитного поля полюсов возникала электродвижущая сила (ЭДС). Если цепь между щётками замыкалась на нагрузку, это приводило к образованию радиального тока в диске. Однако у этого устройства был недостаток: ток мог самозамыкаться через участки диска, находившиеся вне магнитного поля. Это ограничивало мощность, которую можно было извлекать из проводов, и вызывало перегрев медного диска. Позже проблему удалось решить, установив вокруг диска несколько небольших магнитов, равномерно распределённых по периметру, что способствовало созданию однородного магнитного поля и обеспечивало направление тока в одном направлении.

Рисунок 3. Генератор Якоби

2. Генератор Якоби.

В 1842 году Б. С. Якоби создал магнитоэлектрический генератор, который он назвал «магнитоэлектрической батареей». В этом устройстве магниты были размещены на неподвижной части (статоре), в то время как обмотка находилась на вращающейся части (роторе). Это решение дало возможность значительно уменьшить размеры генератора благодаря использованию редуктора. Кроме того, с помощью коммутатора направление тока в электромагнитах ротора изменялось при каждом обороте вала, что обеспечивало их поочередное притяжение и отталкивание от статора.

3. Генератор Грамма

Рисунок 4. Генератор Грамма

В 1870 году бельгийский изобретатель Зеноб Теофил Грамм создал генератор, основанный на принципе самовозбуждения. В одной из ранних моделей этого устройства кольцевой якорь, расположенный на горизонтальном валу, вращался между полюсами двух электромагнитов. Вращение якоря происходило благодаря приводному шкиву, при этом обмотки электромагнитов были соединены последовательно с обмоткой якоря. Генератор Грамма вырабатывал постоянный ток, который собирался с помощью металлических щеток, скользящих по поверхности коллектора.

Свойства генератора постоянного тока

1. Выходное напряжение: Генератор выдает постоянное напряжение.

2. Регулируемость: Напряжение можно регулировать изменением магнитного поля или скорости вращения.

3. Зависимость от нагрузки: Напряжение может изменяться в зависимости от нагрузки.

4. Эффективность: Уровень эффективности зависит от конструкции и условий эксплуатации.

5. Устойчивость к перегрузкам: Способность выдерживать кратковременные перегрузки, но не длительные.

6. Механическая конструкция: Имеет вращающиеся элементы (якорь) и требует подшипников.

7. Электромагнитные свойства: Основан на индукции электрического тока в проводнике в магнитном поле.

8. Коллекторы и щётки: Используются для передачи тока, могут требовать обслуживания.

9. Применение: Широко используется в электрификации, системах управления и зарядке аккумуляторов.

10. Типы возбуждения: Может иметь независимое, параллельное или последовательное возбуждение.

Применение генератора постоянного тока

Генератор постоянного тока широко применяется благодаря их стабильной производительности тока. Используются во множестве отраслях и приборах, например, для питания автомобильной системы, зарядки аккумуляторов и т.д.

Достоинства генератора постоянного тока

1. Стабильный выходной ток.

2. Простота регулировки.

3. Низкая стоимость.

4. Компактность

5. Надёжность

6. Простоту

Недостатки генератора постоянного тока

1. Износ щёток.
2. Низкая эффективность на высоких оборотах
3. Может перегреться
4.  Огромный вес
5. Чувствительность к нагрузке

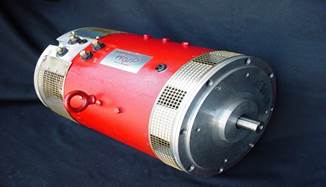

Рисунок 5. Внешнее строение генератора постоянного тока

Заключение:

В ходе исследования были детально изучены и проанализированы основные принципы работы генератора постоянного тока. Также были рассмотрены различные методы управления выходным напряжением, включая изменение магнитного поля, регулировку нагрузки и использование автоматических систем для контроля уровня напряжения.
