SCADA-СИСТЕМЫ В АВТОМАТИЗИРОВАННОМ УПРАВЛЕНИИ ТЕХНОЛОГИЧЕСКИМИ ПРОЦЕССАМИ

SCADA SYSTEMS IN AUTOMATED CONTROL OF TECHNOLOGICAL PROCESSES: ARCHITECTURE, PRACTICAL APPLICATION AND PROSPECTS FOR USE IN TRAINING SPECIALISTS IN MANAGEMENT OF TECHNICAL SYSTEMS

Ivakh Aleksei Vladymirovich

Student, National Research University "MIET", Russia, Zelenograd

Аннотация. В статье подробно анализируются SCADA-системы как основа современных автоматизированных систем управления технологическими процессами (АСУ ТП). Рассматривается их историческое развитие, типовые архитектуры, ключевые функции и возможности интеграции с микроконтроллерами. Особое внимание уделяется практическим примерам применения в промышленности и учебных лабораториях, а также сравнительному анализу популярных платформ. Подчёркивается роль SCADA в повышении безопасности, надёжности и эффективности управления техническими объектами. Материал ориентирован на студентов и соответствует профилю направления «Управление в технических системах».

Abstract. The article provides a detailed analysis of SCADA systems as the foundation of modern automated process control systems (APCS). Their historical development, typical architectures, key functions and integration capabilities with affordable microcontrollers are examined. Special attention is paid to practical examples of application in industry and educational laboratories, as well as a comparative analysis of popular platforms. The role of SCADA in improving the safety, reliability and efficiency of technical object management is emphasized. The material is oriented towards students and corresponds to the profile of the “Management in Technical Systems” program.

Ключевые слова: SCADA-системы, АСУ ТП, автоматизированное управление, технологические процессы, микроконтроллеры, интерфейс человек-машина, промышленная автоматизация.

Keywords: SCADA systems, APCS, automated control, technological processes, microcontrollers, human-machine interface, industrial automation.

Введение

В эпоху активной цифровизации промышленности и перехода к концепции Industry 4.0 системы автоматизированного управления технологическими процессами занимают одно из главных мест. Одним из наиболее эффективных инструментов в этой области выступают SCADA-системы, которые позволяют осуществлять диспетчерское управление и сбор данных в реальном времени [1].

Без SCADA сегодня сложно представить стабильную работу энергетических объектов, нефтегазовых комплексов, производственных линий и даже учебных лабораторных стендов. Такие системы обеспечивают:

• непрерывный мониторинг параметров технологического процесса;
• их визуализацию на мнемосхемах;
• архивирование информации;
• оперативное вмешательство оператора при возникновении опасных ситуаций.

Актуальность темы объясняется несколькими факторами. Во-первых, рынок SCADA-систем продолжает активно расти. Во-вторых, всё чаще требуется интеграция классических SCADA с современными IoT-устройствами и недорогими микроконтроллерами. В-третьих, особое значение приобретают вопросы кибербезопасности АСУ ТП в соответствии с требованиями нормативных документов ФСТЭК России. Для студентов направления «Управление в технических системах» освоение принципов работы SCADA становится одной из ключевых профессиональных компетенций.

Цель настоящей статьи заключается в комплексном рассмотрении архитектуры SCADA-систем, их практического применения и перспектив дальнейшего развития с акцентом на образовательный процесс.

1. Историческое развитие SCADA-систем

Развитие SCADA-систем прошло несколько этапов, каждый из которых отражал уровень технического прогресса своего времени [2]. На первом этапе преобладали монолитные системы. В них все основные функции (сбор данных, обработка и визуализация) выполнялись на одном центральном компьютере, а связь с объектом осуществлялась по выделенным линиям. Такие решения отличались высокой стоимостью и низкой надёжностью: выход из строя единственного компьютера приводил к остановке всего управления [1].

Второй этап ознаменовался переходом к распределённым системам. Появились локальные сети, несколько рабочих станций оператора и удалённые терминальные устройства (RTU). Именно тогда начали широко применяться протоколы обмена данными, такие как Modbus и DNP3, что заметно повысило гибкость систем [3].

Современный, третий этап характеризуется сетевыми и веб-ориентированными решениями. Сегодня SCADA активно используют интернет-технологии, облачные платформы, стандарты OPC UA и MQTT. Это позволяет легко интегрировать системы с ERP, MES и различными IoT-устройствами [2]. В России развитие SCADA традиционно связано с энергетикой и нефтегазовой отраслью, где успешно применяются отечественные разработки на базе TRACE MODE и MasterSCADA [4].

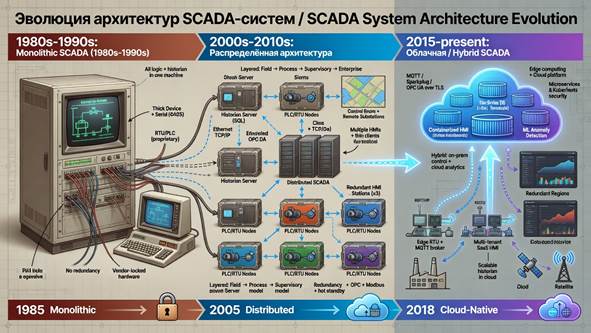

Рисунок  1.1. Эволюция архитектур SCADA-систем от монолитной к распределенной и облачной

2. Типовая архитектура современных SCADA-систем

Современная SCADA-система традиционно строится по трехуровневой схеме, каждый уровень которой выполняет строго определённые задачи [5].

На нижнем уровне располагаются датчики, исполнительные механизмы, а также программируемые логические контроллеры (ПЛК) или микроконтроллеры, такие как Arduino и ESP32. Именно здесь происходит первичный сбор информации о параметрах процесса.

Средний, коммуникационный уровень обеспечивает надёжную передачу данных с помощью различных протоколов. Здесь работают OPC-серверы, которые выступают в роли «переводчика» между разнородным оборудованием и верхним уровнем.

Верхний уровень включает серверы SCADA и рабочие станции оператора с графическим интерфейсом HMI. Здесь оператор видит мнемосхемы, тренды параметров и может отдавать команды на управление объектом [5].

В последние годы всё чаще встречаются облачные и гибридные архитектуры, когда часть функций выносится в облако. Это особенно удобно для распределённых объектов и позволяет снизить затраты на локальную инфраструктуру.

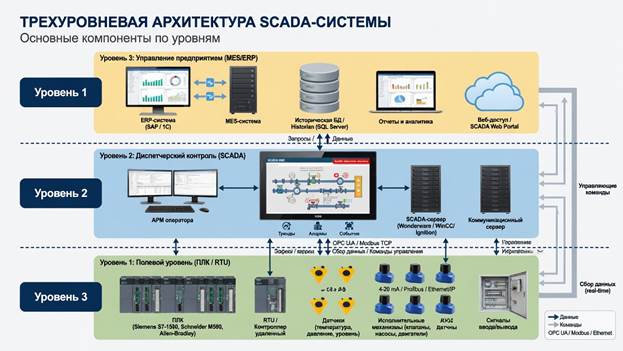

Рисунок  2.1. Трехуровневая архитектура SCADA-системы с указанием основных компонентов на каждом уровне

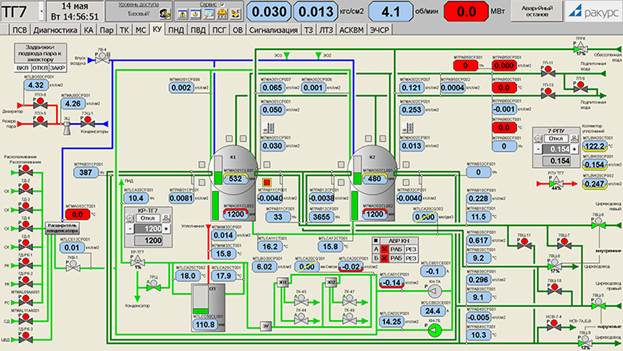

Рисунок 2.2. Мнемосхема  SCADA-системы, предназначенная для автоматизированного контроля и управления уровнем жидкости в двух резервуарах

3. Основные функции SCADA-систем и математические основы управления

SCADA-системы выполняют целый комплекс функций, которые в совокупности обеспечивают эффективное и безопасное управление технологическим процессом.

Прежде всего, это непрерывный сбор и первичная обработка данных в реальном времени. Далее следует визуализация информации с помощью мнемосхем, графиков и трендов, что позволяет оператору быстро оценивать текущее состояние объекта. Важной функцией является архивирование параметров, благодаря которому можно анализировать историю процесса и выявлять причины отклонений.

Не менее значима система аварийной сигнализации и обработки событий: при выходе параметров за допустимые пределы SCADA мгновенно оповещает оператора и может автоматически запустить защитные алгоритмы. Кроме того, системы поддерживают дистанционное управление исполнительными механизмами, генерацию отчётов и интеграцию с системами верхнего уровня.

Для поддержания заданных параметров технологического процесса (температуры, уровня, давления и др.) внутри SCADA или на нижнем уровне часто реализуются алгоритмы регулирования. Наиболее распространённым является ПИД-регулятор (пропорционально-интегрально-дифференциальный), математическое описание которого имеет вид [6]:

где  - управляющее воздействие,  - ошибка регулирования, , ,  - коэффициенты пропорциональной, интегральной и дифференциальной составляющих соответственно.

В реальных системах с микроконтроллерами непрерывное уравнение преобразуется в дискретную форму для реализации на цифровых устройствах. Разностное уравнение PID-регулятора выглядит следующим образом:

где  - номер дискретного отсчёта времени,  - шаг дискретизации. Полученное управляющее воздействие передаётся в SCADA для отображения и дальнейшего анализа [6].

Все эти возможности в комплексе существенно снижают влияние человеческого фактора и повышают общую надёжность технической системы.

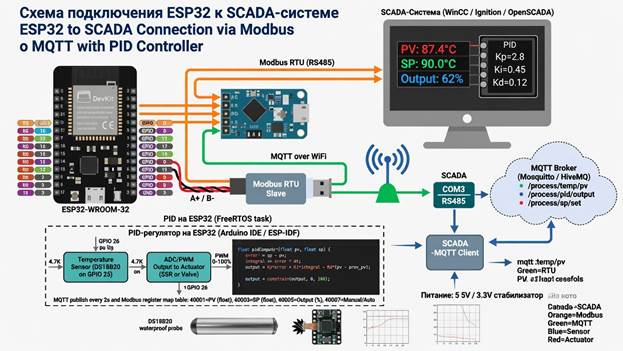

Рисунок 3.1. Схема подключения микроконтроллера ESP32 к SCADA-системе через протокол Modbus или MQTT с реализацией PID-регулятора

4. Интеграция SCADA с микроконтроллерами и протоколы обмена данными

Одним из актуальных направлений сегодня является интеграция полноценных SCADA-систем с недорогими микроконтроллерами. Такая связка особенно востребована в учебных проектах и малых производствах [7].

Наиболее часто используются протоколы Modbus RTU/TCP, OPC UA и MQTT. Например, датчик температуры DS18B20, подключённый к ESP32, может передавать данные по Modbus в OPC-сервер, а оттуда в бесплатную SCADA-платформу типа ScadaBR или Ignition. В результате студент получает полноценную систему мониторинга и управления с мнемосхемой и архивом трендов.

Такая интеграция позволяет создавать функциональные прототипы с минимальными затратами и отрабатывать навыки, необходимые в реальной профессиональной деятельности.

5. Практические примеры применения SCADA в промышленности и образовании

SCADA-системы широко применяются как на крупных промышленных объектах, так и в учебных лабораториях.

Классическим примером служит автоматизация управления уровнем жидкости в резервуаре: система отслеживает показания датчиков, управляет насосом и клапанами с помощью PID-алгоритма, отображает текущий уровень на мнемосхеме и строит тренды. Аналогичные решения используются для поддержания температуры в печах, мониторинга микроклимата в камерах или управления конвейерными линиями.

В образовательном процессе НИУ МИЭТ и других вузов такие проекты реализуются на лабораторных стендах по дисциплинам «Автоматизированные системы управления» и «Микроконтроллерные устройства». Студенты получают возможность не только изучить теорию, но и самостоятельно разработать мнемосхему, настроить обмен данными, реализовать PID-регулирование и отработать реакцию системы на аварийные ситуации.

6. Сравнительный анализ современных SCADA-платформ

При выборе SCADA-системы важно учитывать несколько критериев: стоимость, удобство освоения, поддержку популярных протоколов и наличие веб-доступа.

Отечественные платформы, такие как TRACE MODE, MasterSCADA и КРУГ-2000, выделяются хорошей поддержкой Modbus и OPC UA, а также адаптацией к российским требованиям. Бесплатные или условно-бесплатные решения хорошо подходят для студенческих проектов благодаря простоте и достаточной функциональности. Промышленные системы предлагают расширенные возможности, но требуют учёта лицензионных затрат.

В итоге для образовательных целей оптимальным часто оказывается сочетание отечественных платформ с микроконтроллерами Arduino/ESP32.

7. Преимущества, недостатки и аспекты обеспечения безопасности

Применение SCADA-систем даёт ряд серьёзных преимуществ: наглядность управления, оперативное обнаружение отклонений, снижение влияния человеческого фактора и возможность удалённого мониторинга. Вместе с тем существуют и определённые ограничения — высокая стоимость полноценных промышленных лицензий, необходимость квалифицированного обслуживания и повышенные риски кибератак.

Вопросы информационной безопасности приобретают особую остроту. Для их решения рекомендуется использовать протокол OPC UA с шифрованием, сегментировать сети и проводить регулярные аудиты в соответствии с требованиями нормативных документов.

8. Перспективы развития и рекомендации для студентов

В ближайшие годы развитие SCADA будет связано с интеграцией искусственного интеллекта для предиктивного обслуживания, активным использованием edge computing и переходом к гибридным облачным решениям. Особое внимание будет уделяться мобильным интерфейсам и усилению киберзащиты.

Студентам направления «Управление в технических системах» рекомендуется начинать с простых проектов на базе отечественных платформ в связке с ESP32, осваивать протоколы Modbus и OPC UA, реализовывать PID-алгоритмы и изучать нормативные требования по защите информации. Такие практические навыки станут серьёзным преимуществом при выполнении курсовых, дипломных работ и в дальнейшей профессиональной деятельности.

Заключение

SCADA-системы остаются фундаментальным инструментом автоматизированного управления технологическими процессами. Их архитектура, функции и возможности интеграции с микроконтроллерами позволяют решать широкий спектр задач: от лабораторных экспериментов до управления сложными промышленными объектами. Для студентов НИУ МИЭТ освоение этих технологий является важной частью профессиональной подготовки.

Дальнейшие исследования целесообразно направить на создание гибридных решений, сочетающих классические SCADA с элементами машинного обучения и облачных технологий. Полученные в статье выводы могут быть использованы при разработке лабораторных работ и дипломных проектов.
