ЗАЩИТЫ В ВИБРАЦИОННЫХ УСТАНОВКАХ АСУ ТП: ПРИНЦИПЫ, АРХИТЕКТУРА И СОВРЕМЕННЫЕ РЕШЕНИЯ

Введение

Вибрация – не просто механическое движение, а универсальный диагностический параметр, отражающий внутреннее состояние практически любого вращающегося и динамического оборудования [5]. В автоматизированных системах управления технологическими процессами (АСУ ТП) контроль вибрации эволюционировал от простых измерений до комплексных систем, объединяющих функции противоаварийной защиты, мониторинга состояния и предиктивной диагностики. Грамотно выстроенная система виброзащиты позволяет не только предотвратить разрушение дорогостоящего агрегата, но и перейти от планово-предупредительных ремонтов к обслуживанию по фактическому состоянию, что существенно снижает эксплуатационные расходы [1].

От измерения к управлению: три уровня вибрационного мониторинга

В контуре АСУ ТП принято выделять три уровня работы с данными о вибрации, каждый из которых отличается глубиной анализа и скоростью реакции на отклонения [1].

Первый, базовый уровень – виброзащита. Ее задача предельно проста и критически важна: предотвратить аварию. Когда общий уровень вибрации агрегата превышает установленный порог (обычно регламентированный ГОСТ для среднеквадратичного значения виброскорости), система в автоматическом режиме формирует сигнал на отключение электродвигателя или привода [7]. Здесь не требуется глубокого анализа причин – только скорость. Датчики вибрации (акселерометры), установленные на не вращающихся частях, например, на опорах подшипников, непрерывно передают сигнал в ПЛК [4]. При достижении аварийной уставки ПЛК мгновенно разрывает цепь питания. Главное ограничение такой защиты – после остановки агрегата для поиска неисправности его, скорее всего, придется разбирать, что допустимо в основном для некритичного оборудования с резервными линиями.

Второй уровень – виброконтроль – добавляет к автоматической защите функцию информирования оператора. Данные с датчиков вибрации и температуры выводятся на автоматизированное рабочее место (АРМ) в виде мнемосхем. Состояние узлов отображается по принципу «светофора»: зеленый – норма, желтый – требуется внимание, красный – опасность [2]. Это дает персоналу время на анализ и принятие решения до того, как сработает аварийная блокировка, однако поиск дефекта все еще требует участия специалистов по диагностике [5].

Высшей ступенью являются системы вибродиагностика. Она анализирует не просто общий уровень сигнала, а его спектральные составляющие. Поскольку каждый дефект (износ подшипника качения, дисбаланс ротора, дефекты соединительных муфт) генерирует колебания на строго определенных характерных частотах, спектральный анализ позволяет идентифицировать тип и место неисправности без остановки и разборки механизма [5, 7].

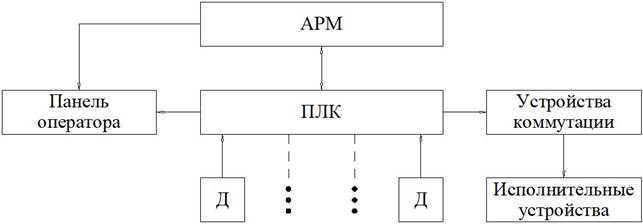

Рисунок 1. Структурная схема вибрационного мониторинга

Интеграция в АСУ ТП

Современная архитектура систем вибрационной защиты уходит от централизованных шкафов к распределенным модульным платформам, легко интегрируемым в существующую промышленную сеть. Как правило, такие системы, например PT2060 или отечественные разработки на базе устройств «РегЛаб» и «Текон», строятся как программно-аппаратные комплексы с поддержкой горячей замены модулей и резервированием.

Ключевой тренд – цифровизация сигнала непосредственно на датчике. Интеллектуальные датчики не просто передают «сырой» аналоговый сигнал, а выполняют первичную обработку, расчет спектров и передают в ПЛК или облачную платформу готовые диагностические признаки по цифровым протоколам (Modbus TCP/IP, CAN). Это позволяет реализовать полноценную противоаварийную защиту в АСУ ТП без вмешательства в конструкцию оборудования и прокладки километров аналоговых линий, подверженных наводкам [2].

Отклик системы на инцидент: сценарий действий

Рассмотрим типовой сценарий работы автоматической защиты в составе АСУ ТП на примере поршневого компрессора – одной из самых сложных в диагностике машин из-за обилия ударных процессов.

Современная методика, в отличие от простого контроля общего уровня, требует многопараметрического подхода:

1. Контроль виброускорения и температуры на подшипниках – фиксирует развитие дефектов на ранней стадии.
2. Контроль положения штока – специальные датчики относительной вибрации (вихретоковые) следят за износом направляющих колец (хода поршня). Если шток начинает «падать» вниз относительно допустимой оси, система выдает предупредительный сигнал задолго до заклинивания.
3. Мониторинг температуры клапанов и сальников – утечки и прогар клапанов немедленно вызывают локальный перегрев, фиксируемый датчиками температуры [7].

При выходе любого из параметров за границы предупредительной уставки АСУ ТП включает светозвуковую сигнализацию. При достижении критического значения (уровень аварийной защиты) ПЛК выдает команду на безусловное отключение главного привода. При этом вся «история болезни» – тренды вибрации, температуры и спектры – сохраняется в базе данных для последующего ретроспективного анализа и планирования ремонта.

Специфика защиты в жестких условиях: АЭС и тяжелое машиностроение

Для особо ответственных объектов, таких как атомные электростанции, защита от вибрации усложняется требованиями сейсмостойкости. Здесь речь идет не только о вибрации, генерируемой самим оборудованием (промышленная вибрация 25–50 Гц), но и о внешних низкочастотных колебаниях большой амплитуды (1–25 Гц) при землетрясениях или техногенных воздействиях (ударная волна) [3].

Для гашения таких воздействий применяются системы с 3D-компенсаторами и специальными блоками гашения. Например, патентованные решения предполагают установку шкафов АСУ ТП на предварительно сжатые пружинные блоки с фиксаторами-активаторами. При нормальной работе конструкция остается жесткой, но при достижении порогового ускорения (сейсмическое событие) фиксатор освобождает пружины, демпфируя удар на электронику. Это позволяет использовать стандартные «неуплотненные» ПТК АСУ ТП даже в экстремальных условиях без потери работоспособности [6].

Заключение

Защита в вибрационных установках АСУ ТП сегодня – это не релейная блокировка по превышению порога, а сложная система контроля и управления. Она объединяет прецизионные датчики, высокоскоростные промышленные сети и алгоритмы предиктивной аналитики. Внедрение таких систем позволяет не только гарантировать безаварийность за счет мгновенной автоматической блокировки, но и дает предприятию экономический эффект, предсказывая отказы до того, как они приведут к внеплановому простою.
