ПОЛЕВОЙ ТРАНЗИСТОР

Введение: Полевой транзистор (ПТ) — полупроводниковый прибор, в котором проводимость канала между истоком и стоком регулируется напряжением на затворе, которое создаёт электрическое поле.

Цель данной исследовательской работы состоит в изучении принципов работы полевого транзистора, его устройства, основных характеристик и применения. В работе также будут рассмотрены основные типы полевого транзистора, их преимущества и недостатки, а также возможные области применения.

В ходе исследования будут использованы различные методы анализа, такие как теоретическое изучение литературных источников, проведение экспериментов с реальным полевым транзистором.

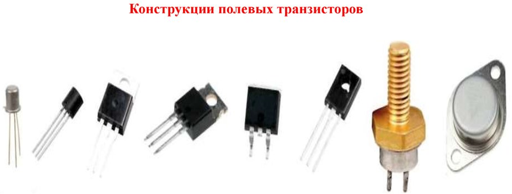

Рисунок 1. Внешнее строение полевого транзистора

История создания.

История создания полевого транзистора (ПТ) берет свое начало в 1920–1930-х годах, когда О.В. Лосев и У. Шокли провели теоретические исследования, заложившие основу для будущих инноваций. В 1940-х годах Юлий Лилиенфельд запатентовал первый прототип ПТ, что стало важным шагом в развитии полупроводниковой техники. Уиллард Бойл, в свою очередь, предложил более реалистичную концепцию данного устройства.

Однако значительный прорыв в практической реализации ПТ произошел в 1952 году благодаря усилиям Джона Аткинсона и его коллег, которые разработали первый функционирующий полевой транзистор с управляющим p-n переходом (JFET). Это событие ознаменовало собой важный этап в эволюции полупроводниковых приборов.

В конце 1950-х годов Мохаммед Аталла и Дауон Канг из Bell Laboratories совершили революцию в области ПТ, изобретя металл-оксид-полупроводниковый транзистор (MOSFET). MOSFET стал основой современной электроники благодаря своей относительной простоте и технологичности, что позволило широко внедрить его в различные области применения.

Дальнейшее развитие ПТ включало создание различных модификаций данного устройства, а также внедрение нанотехнологий. Это позволило разработать высокопроизводительные и энергоэффективные приборы, которые нашли широкое применение в современных мобильных устройствах, компьютерах и других системах.

Свойства полевого транзистора.

Управление током с помощью электрического поля. Это влияет на проводимость канала, соединяющего исток и сток, контролируя его открытие и закрытие.

Высокое входное сопротивление по постоянному току и на высокой частоте, что обеспечивает малые потери на управление.

Высокое быстродействие благодаря отсутствию накопления и рассасывания неосновных носителей.

Усилительные свойства. Верхняя граница эффективного усиления полевых транзисторов выше, чем у биполярных.

Высокая температурная стабильность.

Малый уровень шумов. В полевых транзисторах не используется явление инжекции неосновных носителей заряда, которое делает биполярные транзисторы «шумными».

Малое потребление мощности.

Применение полевого транзистора:

Полевые транзисторы находят широкое применение в различных областях электроники, включая:

Усилители. Используются для усиления сигналов в аудио- и видеоустройствах, а также в радиочастотных усилителях.

Ключи. Применяются в цифровых схемах для коммутации сигналов и реализации логических функций.

Источники тока. Используются для стабилизации тока в различных электронных устройствах. Датчики. Применяются в датчиках температуры, давления и других физических величин.

Генераторы. В таких схемах полевой транзистор выполняет функцию активного элемента, который поддерживает устойчивые колебания, усиливая сигнал в контуре с положительной обратной связью.

Видеокарты и процессоры. В современных видеокартах и процессорах полевые транзисторы управляют питанием и сигналами, обеспечивая высокую частоту переключения и минимальные потери энергии, что увеличивает производительность и снижает энергопотребление устройств.

Силовая электроника. Полевые транзисторы применяются в инверторах солнечных панелей, где преобразуют постоянный ток в переменный электрический сигнал, минимизируя потери и обеспечивая эффективность работы системы.

Основные типы полевых транзисторов:

JFET (Junction Field-Effect Transistor). В этих устройствах затвор образован p-n переходом, который отделяет канал от управляющего электрода. JFET отличаются высоким входным сопротивлением и низким уровнем шумов. Часто используются в аналоговых схемах.

MOSFET (Metal-Oxide-Semiconductor Field-Effect Transistor). Это наиболее распространённый тип полевых транзисторов. Он отличается наличием изолирующего слоя оксида кремния между затвором и каналом. MOSFET делятся на два основных типа: обогащающие (канал проводит ток только при наличии напряжения на затворе) и обедненные (канал проводит ток даже при отсутствии напряжения на затворе).

MESFET (Metal-Semiconductor Field-Effect Transistor). Это транзистор, в котором вместо p-n перехода используется контакт металл-полупроводник (Шоттки). MESFET часто применяются в высокочастотных схемах благодаря своей способности работать на частотах до нескольких гигагерц.

HEMT (High Electron Mobility Transistor). Это усовершенствованная версия MESFET, которая использует гетероструктуры для повышения подвижности электронов. Эти транзисторы широко применяются в сверхвысокочастотной технике, например, в спутниковой связи и радиолокации.

Достоинства полевого транзистора:

Высокое входное сопротивление. Из-за этого они минимально нагружают управляющую цепь, поэтому подходят для использования в схемах с маломощными сигналами.

Меньшее тепловыделение. Из-за низкого уровня потерь мощности и высокой эффективности полевые транзисторы выделяют меньше тепла при работе. Это снижает необходимость использования массивных систем охлаждения и позволяет создавать компактные устройства.

Высокая скорость переключения. Полевые транзисторы способны переключаться между состояниями очень быстро. Это свойство делает их незаменимыми в высокочастотных схемах, таких как импульсные преобразователи, цифровая электроника и радиочастотные приборы.

Меньшие габариты. Современные технологии позволяют создавать полевые транзисторы в компактных корпусах. Это упрощает их интеграцию в сложные микросхемы и системы, где важен каждый миллиметр пространства.

Широкий диапазон напряжений. Полевые транзисторы могут работать с высокими напряжениями, что делает их подходящими для использования в силовой электронике, включая преобразователи энергии, блоки питания и электротранспорт.

Недостатки полевого транзистора:

Чувствительность к статическому электричеству. Изоляционный слой диэлектрика на затворе чрезвычайно тонкий, и даже относительно невысокого напряжения бывает достаточно, чтоб его разрушить.

Структура полевых транзисторов начинает разрушаться при меньшей температуре, чем структура биполярных (150 °С и 200 °С соответственно).

При работе на высоких частотах полевые транзисторы потребляют больше энергии (наблюдается рост по экспоненте).

При изготовлении мощных полевых транзисторов возникает «паразитный» биполярный транзистор. При быстром скачке напряжения между стоком и истоком полевого транзистора паразитный транзистор может случайно открыться, в результате чего схема может выйти из строя.

Низкий коэффициент усиления по напряжению.

области применения полевых транзисторов:

Цифровая электроника. MOSFETы являются основой современных микропроцессоров и интегральных схем. Благодаря высокой скорости переключения и низкому энергопотреблению они подходят для создания логических элементов и памяти.

Силовая электроника. В этой области полевые транзисторы используются для управления большими токами и напряжениями. Например, MOSFETы применяются в блоках питания, инверторах и преобразователях напряжения.

Аналоговая электроника. JFETы и MOSFETы широко используются в аналоговых схемах, таких как усилители звука, радиопередатчики и приёмники. Высокочастотная техника. MESFETы и HEMTы применяются в сверхвысокочастотных устройствах, таких как спутниковая связь, радары и беспроводные сети. Автомобильная электроника. В автомобильной промышленности полевые транзисторы используются для управления двигателями, освещением и другими системами.

Рисунок 2. Полевой транзистор в разрезе

Заключение: В данной исследовательской работе была поставлена цель изучения принципов работы, устройства, основных характеристик и областей применения полевых транзисторов. В ходе работы были проанализированы основные типы полевых транзисторов (JFET и MOSFET), определены математические модели, описывающие их поведение в различных режимах работы, и экспериментально исследованы их характеристики в простых схемах.

Основным результатом исследования является сравнительный анализ параметров JFET и MOSFET, который показал, что MOSFET обладают более низким сопротивлением открытого канала (rds(on)) и большей крутизной характеристики (gm), что делает их более предпочтительными для использования в усилителях и аналоговых ключах. Экспериментальные измерения подтвердили теоретические модели и позволили оценить влияние различных факторов на параметры полевых транзисторов.

Практическая значимость данного исследования заключается в предоставлении инженерам и разработчикам информации, необходимой для выбора оптимального типа полевого транзистора для конкретного применения. Полученные результаты могут быть использованы при проектировании усилителей, ключей, регуляторов напряжения и других электронных устройств.

Несмотря на достигнутые результаты, данное исследование имеет определенные ограничения. В частности, были рассмотрены только дискретные полевые транзисторы, а не интегральные схемы. Кроме того, не были исследованы высокочастотные характеристики полевых транзисторов.

В качестве направлений для дальнейших исследований можно предложить изучение влияния температуры на параметры полевых транзисторов, исследование их поведения в более сложных схемах и разработку новых типов полевых транзисторов с улучшенными характеристиками.

В заключение, данная работа внесла вклад в понимание принципов работы и характеристик полевых транзисторов и предоставила полезную информацию для их практического применения. Результаты исследования могут быть использованы для разработки более эффективных и надежных электронных устройств.
