ГЕНЕРАТОР ПОСТОЯННОГО ТОКА

Аннотация. В данной статье рассматриваются принципы работы генератора постоянного тока (ГПТ). Описываются основные компоненты ГПТ, такие как статор, ротор, коллекторно-щеточный узел, а также их взаимодействие для преобразования механической энергии в электрическую энергию постоянного тока. Анализируются факторы, влияющие на работу ГПТ.

Ключевые слова: генератор постоянного тока (ГПТ), Майкл Фарадей, электромагнитный генератор, механическая энергия, электрическая энергия, источники механической силы, электродвигатель, преобразование энергии, электромагнитные явления, закон электромагнитной индукции, проводник, обмотка ротора, магнитное поле.

1. Происхождение генератора постоянного тока.

В 1831 году британский ученый-физик Майкл Фарадей создал первый электромагнитный генератор. Его главная цель – трансформация механической энергии в электрическую. Для этой цели используются разнообразные источники механической силы: от ручного вращения до мощных двигателей внутреннего сгорания, водяных турбин, а также газовых и паровых установок. Благодаря генераторам обеспечивается электропитание всех электрических сетей. Электродвигатель, в свою очередь, выполняет задачу, обратную работе генератора, преобразуя электрическую энергию в механическую. Генераторы и электродвигатели имеют множество общих характеристик.

2. Определение генератора постоянного тока (ГПТ).

Генератор постоянного тока (ГПТ) – это электромеханическое устройство, которое, опираясь на электромагнитные явления, преобразует механическую энергию в энергию постоянного тока. В основе его работы лежит закон электромагнитной индукции: если через проводник изменяется магнитный поток, в нём возникает электродвижущая сила (ЭДС). Именно этот принцип и используется в ГПТ. Устройство включает две основные обмотки: обмотку возбуждения и обмотку якоря. ЭДС, генерируемая обмоткой якоря, подвергается вращательному переключению и синхронизируется с напряжением благодаря коммутатору, расположенному на валу генератора. Обмотка якоря ГПТ крепится к ротору, а обмотка возбуждения – к статору.

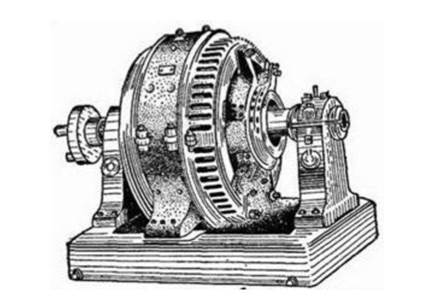

Рисунок 1. Внешний вид генератора постоянного тока

3. Факторы влияющие на работу генератора постоянного тока:

- Износ щёток. Плохой контакт между щётками и коммутатором снижает эффективность передачи электрического тока и выходное напряжение генератора.

- Повреждение обмоток якоря. Короткие замыкания или повреждения в обмотках якоря приводят к утечке тока и потере напряжения на выходе генератора.

- Проблемы с регулятором напряжения. Неисправности в регуляторе могут вызвать неправильную регулировку выходного напряжения генератора.

- Потери в проводах и соединениях. Сопротивление проводов и соединений может вызвать потерю напряжения из-за тепловых потерь или неправильного контакта.

- Деградация магнитных полюсов. Это может привести к снижению индукции и, как следствие, убыли выходного напряжения.

- Недостаточное возбуждение генератора. Если возбуждающий ток недостаточен, это может снизить производимое генератором напряжение.

- Поломка диодов выпрямителя. Неисправность диодов может привести к частичной или полной потере выпрямления переменного тока в постоянный, что отразится на выходном напряжении.

- Температурные условия. Экстремальные температуры могут повлиять на работу компонентов генератора, что вызовет изменение выходного напряжения.

- Неправильная работа охлаждения. Недостаточное охлаждение генератора может привести к перегреву его компонентов, что отразится на эффективности и выходном напряжении.

- Износ подшипников. Изношенные подшипники могут вызвать неустойчивость работы генератора и уменьшить его производительность, включая выходное напряжение.

4. Принцип работы ГПТ.

Генератор постоянного тока работает, используя явление электромагнитной индукции. Когда проводник (например, обмотка ротора) движется в магнитном поле, пересекая его силовые линии, в нем возникает электродвижущая сила (ЭДС). Вращение ротора в магнитном поле статора приводит к постоянному изменению магнитного потока, что, по сути, генерирует переменный ток.

Однако, генератор постоянного тока преобразует этот переменный ток в постоянный с помощью специального устройства – коллектора. Коллектор состоит из коллекторных пластин и щеток. В момент, когда ток в обмотках ротора меняет направление, коллекторные пластины под щетками переключаются. Это обеспечивает то, что полярность тока, поступающего во внешнюю цепь, остается неизменной, то есть ток становится постоянным.

Для дальнейшего сглаживания пульсаций напряжения и приближения его к идеальному постоянному значению, якорь генератора (ротор) изготавливается с большим количеством катушек, расположенных под разными углами друг к другу. Это позволяет суммировать ЭДС от разных катушек, минимизируя колебания и обеспечивая более стабильное выходное напряжение.

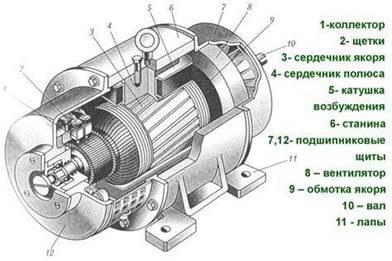

Рисунок 2. Внутреннее строение генератора постоянного тока

5. Применение: Зарядка аккумулятора, осветительные приборы различной техники, питание медицинского оборудования, питание магнитных тормозов, промышленность, электропривод, сварочный аппарат, зарядные устройства, бортовые сети транспортных средств.

Свойства устройства: Выработка постоянного электричества, самовозбуждение, зависимость напряжения от нагрузки, способность поддерживать практически постоянно напряжение на своих зажимах при изменении нагрузки в широких пределах.

6. Достоинства:

- Небольшой вес и компактность;

- Возможность использовать в экстремальных условиях;

- Отсутствие потерь, связанных с вихревыми токам;

- Хорошие пусковые и регулировочные свойства;

- Независимость от коротких замыканий;

- Легкость в управлении.

Недостатки:

- Ускоренный износ механических компонентов;

- Быстрое истирание щеток;

- Выраженная зависимость напряжения от нагрузки;

- Трудность в обслуживание;

Таким образом, в заключение мы можем сделать вывод о том, что генераторы постоянного тока, несмотря на широкое распространение систем переменного тока, остаются важными устройствами в электротехнике. Их способность преобразовывать механическую энергию в электрическую энергию постоянного тока, основанная на принципах электромагнитной индукции и уникальной роли коллекторно-щеточного узла, находит применение в специфических областях, таких как электропривод, сварочные аппараты, зарядные устройства и бортовые сети транспортных средств. Понимание принципов их работы, различных типов возбуждения и эксплуатационных характеристик является фундаментальным для специалистов в области электроэнергетики и электромеханики.
