ФОРМИРОВАНИЕ НАЧАЛЬНОЙ МОДЕЛИ ПРЕДМЕТНОЙ ЗАДАЧИ «ПРОВЕРОЧНЫЙ РАСЧЕТ ПЛОСКОРЕМЕННОЙ ПЕРЕДАЧИ НА ДОЛГОВЕЧНОСТЬ РЕМНЕЙ» В ИНТЕГРИРОВАННОЙ СРЕДЕ МОДЕЛИРОВАНИЯ «ИС-2»

Анисимова Надежда Алексеевна
студент, Московский государственный технологический университет СТАНКИН, РФ, г. Москва



Суть МАИТ (Методология Автоматизации Интеллектуального Труда) заключается в получении последовательности отображений прикладных задач в виде формализованных моделей (инфологической – ИЛМ и даталогической – ДЛМ) на основе первоначально формируемой концептуальной модели предметной задачи на трех уровнях абстрагирования (см. Рис. 1) [1, c. 5].

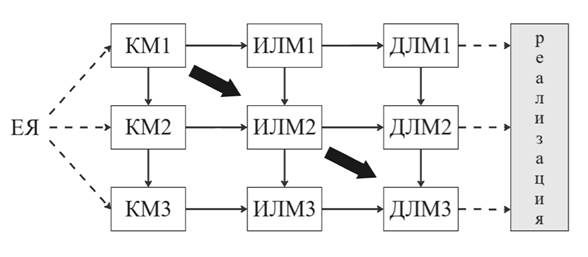

Рисунок 1. Методология автоматизации интеллектуального труда



Где КМ – концептуальная модель, ИЛМ – инфологическая модель, ДЛМ – даталогическая модель и индексы обозначают уровни абстрагирования: 1 – абстрактный, 2 – объектный, 3 – конкретный.

В основе МАИТ лежат семиотический подход, многоуровневое представление знаний, учет множественности представлений [1, c. 7].

Методология обладает такими преимуществами, как:

  • исключение семантических ошибок;
  • интеграция между разными системами;
  • наличие универсального проектного описания;

Процесс создания АС в соответствии с МАИТ приведен на рисунке 2.

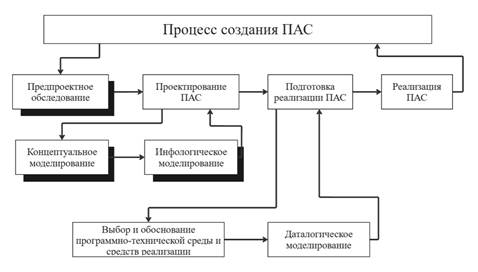

Рисунок 2. Структура процесса создания прикладной автоматизированной системы (ПАС)



На этапе предпроектного обследования выполняется комплекс работ, который включает и анализ традиционного процесса решения предметных задач, подлежащих автоматизации [1, с. 5].

Анализ процесса решения задач предполагает последовательную декомпозицию предметных задач с классификацией информации на каждом шаге декомпозиции, что будет разобрано в данной статье.

Входной информацией для моделирования является описание традиционного процесса решения заданной предметной задачи.

Выходной информацией для выполненной задачи является сформированная начальная модель заданной предметной задачи, представленная в виде диаграмм и спецификаций.

В данной статье будет затронута декомпозиция на основе программного продукта «ИС-2» и описание функциональной составляющей.

Приведено краткое описание задачи, описание литературных источников входных данных и описание традиционного варианта расчетов (сканер) [2, c. 8].

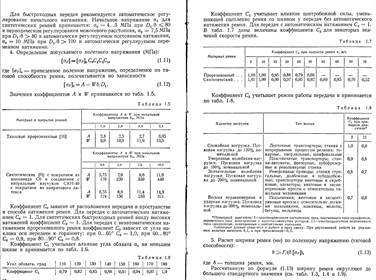

Рисунок 3. Описание процесса проверочного расчета плоскоременной передачи на долговечность ремне



Диаграммы системы предметных действий приведена на рисунках

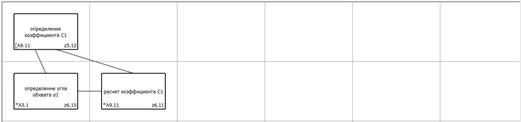

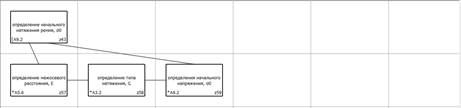

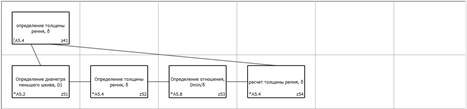

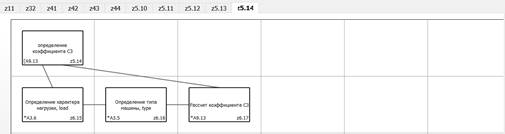

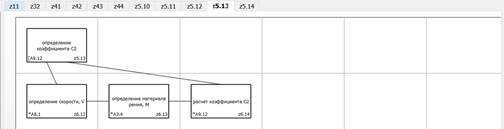

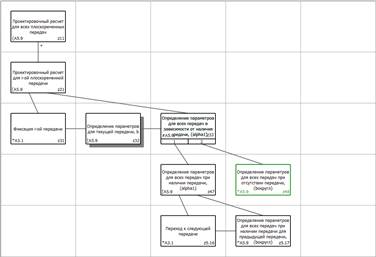

Рисунок 4. Функциональная диаграмма

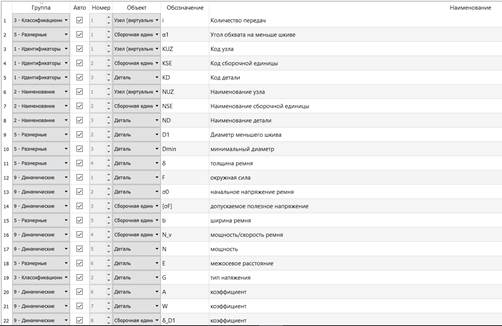

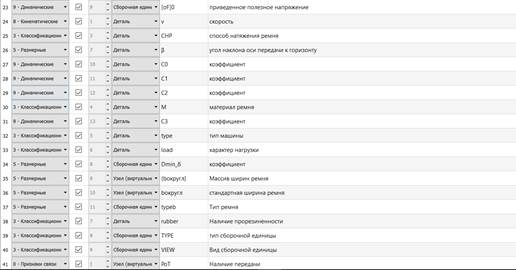

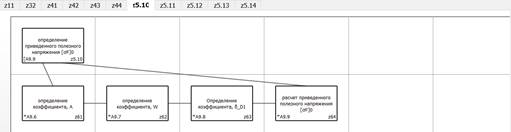

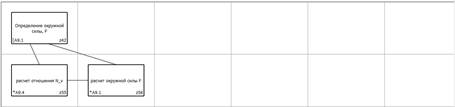

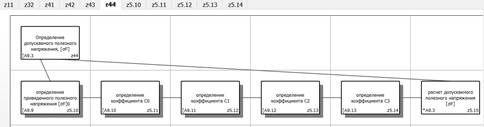

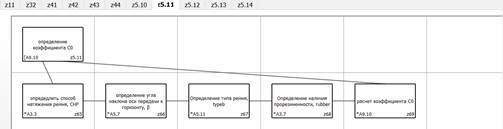

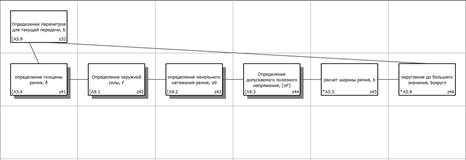

Рисунок 5. Описание параметров



Описание функциональной составляющей

Спецификации для системы предметных действий приведены в таблицах Форма А (таблица №1), Форма В (таблица №2) и функциональной диаграммме (рис 5).

Форма А: Описание структуры действий предметной задачи.

Таблица 1.

Форма А

Код ПД1

Код ПД2

Код ПД3

Вид компоновки

z11

z21

-

Цикл

z21

z31

z32

Последовательность

z21

z32

z33

Последовательность

z32

z41

z42

Последовательность

z32

z42

z43

Последовательность

z32

z43

z44

Последовательность

z32

z44

z45

Последовательность

z32

z45

z46

Последовательность

z33

z47

-

Альтернатива

z33

z48

-

Альтернатива

z41

z51

z52

Последовательность

z41

z52

z53

Последовательность

z41

z53

z54

Последовательность

z42

z55

z56

Последовательность

z43

z57

z58

Последовательность

z43

z58

z59

Последовательность

z44

z5.10

z5.11

Последовательность

z44

z5.11

z5.12

Последовательность

z44

z5.12

z5.13

Последовательность

z44

z5.13

z5.14

Последовательность

z44

z5.14

z5.15

Последовательность

z47

z5.16

z5.17

Последовательность

z5.10

z61

z62

Последовательность

z5.10

z62

z63

Последовательность

z5.10

z63

z64

Последовательность

z5.11

z65

z66

Последовательность

z5.11

z66

z67

Последовательность

z5.11

z67

z68

Последовательность

z5.11

z68

z69

Последовательность

z5.12

z6.10

z6.11

Последовательность

z5.13

z6.12

z6.13

Последовательность

z5.13

z6.13

z6.14

Последовательность

z5.14

z6.15

z6.16

Последовательность

z5.14

z6.16

z6.17

Последовательность



Форма В: Описание действий предметной задачи

Порядок сортировки – рекурсивный обход.

Таблица 2.

Форма В

Код

Наименование

Статус

Степень формализации

z11

Проектировочный расчет для всех плоскоременных передач

П

Ан.

z21

Проектировочный расчет для i-ой плоскоременной передачи

П

Ал.

z31

Фиксация i-ой передачи

Э

Ан.

z32

Определение параметров для текущей передачи, b

П

Ал.

z33

Определение параметров для всех передач в зависимости от наличия передачи, {alpha1}

П

Ан.

z41

определение толщины ремня, δ

П

Ал.

z42

Определение окружной силы, F

П

Ал.

z43

определение начального натяжения ремня, σ0

П

Ал.

z44

Определение допускаемого полезного напряжения, [σF]

П

Ал.

z45

расчет ширины ремня, b

Э

Ан.

z46

округление до большего значения, bокругл

Э

С

z47

Определение параметров для всех передач при наличии передачи, {alpha1}

П

Ал.

z48

Определение параметров для всех передач при отсутствии передачи, {bокругл}

Э

Ан.

z51

Определение диаметра меньшего шкива, D1

Э

Ан.

z52

Определение толщины ремня, δ

Э

С

z53

Определение отношения, Dmin/δ

Э

С

z54

расчет толщины ремня, δ

Э

Ан.

z55

расчет отношения N_v

Э

Ан.

z56

расчет окружной силы F

Э

Ан.

z57

определение межосевого расстояния, E

Э

Э

z58

определение типа натяжения, G

Э

Э

z59

определения начального напряжения, σ0

Э

С

z5.10

определение приведенного полезного напряжения [σF]0

П

Ал.

z5.11

определение коэффициента C0

П

Ал.

z5.12

определение коэффициента C1

П

Ал.

z5.13

определение коэффициента С2

П

Ал.

z5.14

определение коэффициента С3

П

Ал.

z5.15

расчет допускаемого полезного напряжения [σF]

Э

Ан.

z5.16

Переход к следующей передаче

Э

Ан.

z5.17

Определение параметров для всех передач при наличии передачи для предыдущей передачи, {bокругл}

Э

Ан.

z61

определение коэффициента, A

Э

С

z62

определение коэффициента, W

Э

С

z63

Определение коэффициента, δ_D1

Э

Э

z64

расчет приведенного полезного напряжения [σF]0

Э

Ан.

z65

опредедлить способ натяжения ремня, СНР

Э

Э

z66

определение угла наклона оси передачи к горизонту, β

Э

Э

z67

Определение типа ремня, typeb

Э

Ан.

z68

Определение наличия прорезиненности, rubber

Э

Ан.

z69

расчет коэффициента С0

Э

Ан.

z6.10

определение угла обхвата α1

Э

С

z6.11

расчет коэффициента C1

Э

С

z6.12

определение скорости, V

Э

С

z6.13

определение материала ремня, M

Э

С

z6.14

расчет коэффициента С2

Э

С

z6.15

Определение характера нагрузки, load

Э

С

z6.16

Определение типа машины, type

Э

С

z6.17

Рассчет коэффициента С3

Э

С



В данной работе были получены декомпозиция и описание функциональной составляющей, что является одной из важнейших частей для создания начальной модели поставленной задачи.
