ЗАЩИТА УСТРОЙСТВ СЦБ

Аннотация. В данной статье рассмотрены основные виды грозозащиты устройств автоматики, а также технические средства, которые обеспечивают защиту ЖАТ.

Ключевые слова: устройства СЦБ, автоматика и телемеханика, отказы устройств, грозозащита.

Существуют грозовые периоды, которые провоцируют неисправности и повреждения устройств автоматики и телемеханики. За последний год было зафиксировано 3442 случаев грозовой активности. Тем не менее случаи неисправности ЖАТ снизились за счет новых разработок грозозащиты.

Рассмотрим статистику на рисунке 1.

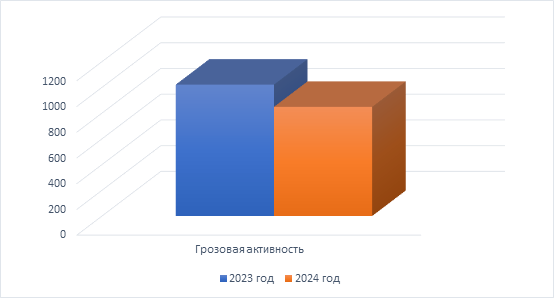

Рисунок 1. Неисправности ЖАТ из-за грозовой активности на 2023-2024 гг.

Каждый год патентная информация пополняется новыми средствами защиты от грозовой активности, чтобы уберечь средства автоматики и телемеханики от повреждений. Анализ разработок выявляет положительные и отрицательные стороны патентов, а затем появляются новые, более улучшенные установки.  [2]

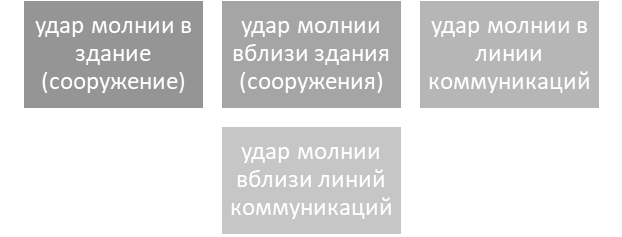

В основном повреждения появляются от тока молнии. При повреждении могут происходить разные ситуации, которые приведены на рисунке 2.

Рисунок 2. Возможный удар молнии

Посты электрической централизации необходимо располагать в местах, защищенных от прямых ударов молний.

При проектировании внешней LPS служебно-технических зданий СЦБ и электросвязи необходимо учитывать, что при размерах зданий и сооружений поражение молнией происходит редко. Для небольших строений ожидаемое количество поражений молнией не превышает более одного удара молнии.

Для строений ЖАТ и ЭЦ следует проектировать неизолированную внешнюю LPS, которая состоит из молниеприемной сетки, токоотводов и заземлителей. Ток молнии проходит по путям, которые контролируются, а это значит, что возникновение пожаров и поражений исключено.

Одним из способов снижения опасных электромагнитных влияний на линейные цепи с использованием кабельной линии до нормируемых является применение кабеля с металлической оболочкой или металлической броней в защитной оболочке. Металлические оболочки кабеля должны быть заземлены.

Если экранирование малоэффективно, тогда вместе с ЖАТ проектируют металлический трос.

Существует несколько средств защиты от удара молнии, например блоки защиты «БАРЬЕР-АБЧК». Они обеспечивают защиту средств автоматизации от атмосферных и коммутационных перенапряжений со стороны цепей основного и резервного электропитания, а также со стороны рельсовых цепей. [4]

Также существуют устройства УЗИП, которые делятся на группы:

- отвод тока в систему заземления в виде разрядника;

- снижение импульсных перенапряжений в разных цепях в виде ограничителей.

Важной задачей является защита устройств ЖАТ от природного и механического воздействия, так как это может расстроить технологический процесс железнодорожного транспорта и его инфраструктуры, а также подвергнуть опасности людей, находящихся вблизи неисправных устройств автоматизации.
