СОВЕРШЕНСТВОВАНИЕ КОНСТРУКЦИИ ВЕРТИКАЛЬНОГО ЦИЛИНДРИЧЕСКОГО РЕЗЕРВУАРА ДЛЯ НЕФТЕПРОДУКТОВ

IMPROVING THE DESIGN OF A VERTICAL CYLINDRICAL TANK FOR PETROLEUM PRODUCTS

Dmitry Pyatibratov

Student, Shakhty Automobile and Road Institute (branch), South-Russian State Polytechnical University (NPI) named after M.I. Platov, Russia, Shakhty

Аннотация. В статье описывается конструкция двойного дна для сварных вертикальных резервуаров, конической формы, с приямком для сбора подтоварной воды и примесей.

Межднищевое пространство заполнено песком и оборудовано датчиками утечки с сигнализатором, что позволяет своевременно выявлять возможные нарушения герметичности и предотвращать утечки.

Abstract. The article describes the design of a double bottom for welded vertical tanks, conical in shape, with a pit for collecting raw water and impurities.The bottom space is filled with sand and equipped with leak sensors with an alarm.This makes it possible to detect possible leaks in a timelymanner and prevent oil leaks.

Ключевые слова: двойное дно, резервуар, удаление подтоварной воды и примесей, защита от протечек.

Keywords: double bottom, tank, removal of produced water and impurities, leakage protection.

В настоящее время в России расположено значительное количество резервуарных парков и нефтеперерабатывающих заводов. Как правило, такие объекты, негативно влияющие на экологическую обстановку из-за возможных утечек из днищ резервуаров, расположенных вблизи густонаселенных районов, рек, водоемов и заповедников. Контроль за утечками зачастую затруднителен, и, как правило они обнаруживаются только после глубокого загрязнения окружающей среды нефтью и нефтепродуктами. Использование конструкции "двойного дна ", призвано   уменьшить риск утечки, и предотвратить загрязнения окружающей среды. Известен резервуар вертикальный стальной (РВС), содержащий размещенную внутри его корпуса и вблизи днища отводящую трубу, закрепленную в отверстии на его боковой стороне. (Базовая конструкция вертикальных стальных резервуаров РВС-1000, РВС-2000 по проектам серии ТП-704-1). Недостатком резервуара вертикального стального является то, что утечка нефтепродукта определяется только техническим состоянием днища и корпуса резервуара. При этом резервуар не оборудован системами, которые могли бы отслеживать постепенное просачивание жидкостей (диффузию) и небольшие утечки, которые могут происходить в процессе эксплуатации Кроме того, такой резервуар не обеспечивает высокий уровень экологической и противопожарной безопасности. Сам резервуар вертикальный стальной обладает низкой экологической и противопожарной безопасностью. Целью данного технического решения является предотвращение утечки нефтепродуктов через дно резервуара и повышение уровня экологической безопасности. Для достижения этой цели в конструкцию вертикального стального резервуара, внутри которого находится отводящая труба, закреплённая в отверстии на боковой стенке, добавляется дополнительное дно. Оно представляет собой боковую поверхность конуса, направленную выпуклой стороной в сторону основного днища. В центральной части дополнительного дна расположен приямок, соединённый с концом отводящей трубы, находящейся в пространстве между днищами. Между основным и дополнительным днищем установлены датчики влажности, которые соединены с сигнализатором утечек. Основное дно резервуара также выполнено в виде боковой поверхности конуса, направленной выпуклой стороной вверх. Предлагаемое техническое решение представлено на схеме резервуара вертикального стального. В типовую конструкцию РВС, расположенную на земляном основании 1, с коническим дном 2, вершина которого направлена вверх, монтируют дополнительное дно. Резервуар вертикальный стальной работает следующим образом. В стандартную конструкцию стального вертикального резервуара, который установлен на земляном основании 1 с коническим днищем 2, вершина которого направлена вверх, монтируют дополнительное днище 3, вершина которого направлена вниз. Между днищами 2 и 3 насыпают песчаный фундамент 4. Коническое днище 3 позволяет собираться подтоварной воде и примесям в приямке 9, откуда вода и механические примеси по трубопроводу 5 через задвижку 6 попадают в фильтр (на схеме не показано) (Рис.1). На фильтрующем элементе остаются механические загрязнения, а вода оседает на дне фильтра, откуда её удаляют механическим способом. Механические примеси остаются на фильтрующем элементе, а вода осаждается на дне фильтра, откуда удаляется механическим путем. Очищенное топливо поступает в трубопровод. Система датчиков 7 контролирует влажность песка через стенки резервуара или люки 8 в межднищевом пространстве. Это позволяет определить герметичность днища и, следовательно, герметичность резервуара в целом. Такой контроль помогает своевременно обнаруживать возможные нарушения герметичности и предотвращать утечки.

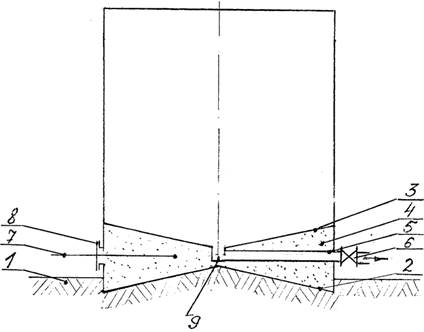

Рисунок 1.Схема предлагаемого вертикального стального резервуара:

1-земляное основание, 2-коническое дно, 3-дополнительное коническое дно, 4- песчаный фундамент, 5- трубопровод, 6- задвижка, 7- система датчиков, 8- люк, 9-приямок

Предлагаемая конструкция позволяет предупредить утечки нефтепродуктов, повысить экологическую и пожарную безопасность, снизить затраты на обслуживание оборудования, удалять подтоварную воду и механические примеси без опорожнения резервуара. Экономическая эффективность конструкции достигается за счет минимизации затрат на техническое обслуживание, уменьшения потерь нефтепродуктов и увеличения срока службы резервуара .
