ПРИНЦИП РАБОТЫ И ОСНОВНЫЕ КОМПОНЕНТЫ СИСТЕМ ПРОТИВОДЫМНОЙ ВЕНТИЛЯЦИИ

Статистика пожаров свидетельствует о том, что основную опасность для жизни человека представляет не открытый огонь, а продукты горения- дым и токсичные газы. Большая часть смертей при пожарах в зданиях происходит именно вследствие отравления токсичными газами и недостатка кислорода.

Архитектура современных зданий с подземными парковками, сложными планировками и атриумами, еще больше усугубляет проблему распространения дыма. Именно поэтому системы противодымной вентиляции (ПДВ) перестали быть чем-то необычным или являться элементом отдельных объектов премиум-класса. Системы ПДВ стали обязательной составляющей инженерного оснащения для общественных, жилых многоэтажных и административных зданий.

Задачей данных систем является не тушение пожара, а управление движением дыма, что в последствии создает безопасные условия для самостоятельной эвакуации людей.

Данная статья обозревает ключевые задачи, решаемые системой ПДВ, принципы ее работы, а также приводится классификация с описанием основных компонентов системы, от противопожарных клапанов до элементов воздуховодов и систем автоматики.

Цели и задачи противодымной вентиляции

Система ПДВ решает множество задач, направленных на сохранение жизни людей, и минимизация материального ущерба.

Выделяют четыре главные задачи систем противодымной вентиляции:

1. Обеспечение безопасной эвакуации людей. Это является первостепенной задачей. ПДВ должна предотвратить задымление путей для эвакуации людей. Чистый воздух на лестничных клетках, в коридорах позволяет людям не потерять сознание, сохранить ориентацию в пространстве и покинуть здание в отведенное время.
2. Локализация пожара и создание условий для работы пожарного расчета. Система удаляет дым и тепло из помещения, где находится очаг возгорания, тем самым, снижая температуру, она предотвращает распространение огня по смежным помещениям, которые обслуживаются одной системой. Благодаря этому видимость становится значительно лучше и это позволяет пожарным быстрее обнаружить и ликвидировать источник возгорания.
3. Защита имущества. Удаление дыма также минимизирует убытки материальных ценностей. Дым обладает высокой коррозионной активностью и способен нанести сильный ущерб отделке и оборудованию.
4. Снижение избыточного давления. Система ПДВ выполняет функцию «сброса» давления. Так как при пожаре образуется большой объем газов, давлением может выбить окна или же это может привести к разрушению конструкций. Работа ПДВ предотвращает данные разрушения.

Принципы работы системы ПДВ

Принцип удаления дыма в месте его образования. Дым из-за своей температуры поднимается вверх и формируется под потолком плотным слоем. Клапаны и вентиляторы устанавливаются именно в верхней зоне помещения для удаления самой задымленной среды. Одновременно с удалением дыма подается наружный воздух в нижнюю часть пространства в определенные зоны. Это как раз зоны эвакуации людей. Данный процесс создает «подпор», который не дает проникнуть дыму в эти зоны.

Образуются управляемые воздушные потоки. Дым вытягивается из опасных зон, а на путях эвакуации поддерживается безопасный и чистый воздух.

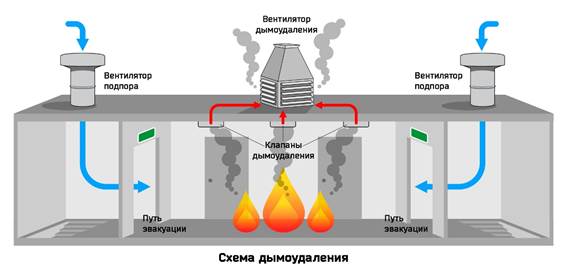

На рисунке 1 наглядно показан принцип работы системы при пожаре.

Рисунок 1. Принцип работы системы ПДВ.

Основные компоненты системы противодымной вентиляции

Система представляет собой целый комплект устройств, в который входят разные виды клапанов. Они являются регулирующими устройствами в данной системе.

Нормально закрытые клапаны (дымовые вытяжные). Такие клапаны устанавливаются в ограждающих конструкциях помещениях, за огнестойким потолком или в огнестойких коробах. В дежурном режиме клапаны закрыты. При пожаре клапан открывается по сигналу автоматики для удаления дыма. Клапан герметичен и надежен в условиях высокого давления и высокой температуры. Выброс продуктов горения производится через люки или шахты.

Нормально закрытые (клапаны притока). Устанавливаются на приточных системах для подачи воздуха в зоны эвакуации, создавая «подпор».

Целью приточных комплексов является рассеивание задымленности и снижение концентрации опасных веществ. Вытесняет дым в вентиляционные каналы и через щели окон наружу.

Нормально открытые клапаны. Данные клапаны автоматически закрываются при пожаре, предотвращая распространение по воздуховодам в другие смежные помещения.

Важную роль в системе играют вентиляторы. Применяются специализированные вентиляторы, рассчитанные на работу в экстремальных условиях.

Вентиляторы крышные и радиальные. Основная функция вентиляторов дымоудаления это разряжение, которое обеспечивает эффективный отвод дыма. Крышный вентилятор устанавливается поверх шахты дымоудаления и удаляет дым со всех этажей. У данных вентиляторов есть отдельный двигатель, защищенный термоизоляцией. Вентиляторы устанавливаются на высоте 2 метра от кровли. Если высоту выдержать не удается, то кровля здания должна быть выполнена из негорючих материалов.

Вентиляторы приточные или вентиляторы подпора воздуха. Задача данных вентиляторов обеспечить подачу требуемого объема воздуха для создания избыточного давления. Усиливают циркуляцию воздушных масс и сдерживают распространение дыма внутри помещения.

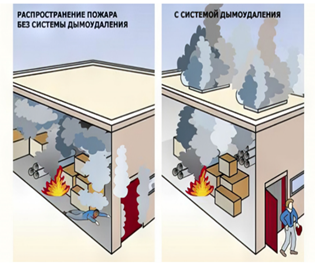

На рисунке 2 показано распространение дыма в помещении с системой ПДВ и без.

Рисунок 2. Распространение пожара

Заключение

Система противодымной вентиляции, это сложный, но логически выстроенный инженерный процесс. Проектирование данной системы основано на нормативных документах [6]. Каждый элемент в этой цепи выполняет главную и незаменимую роль. Работа ПДВ также напрямую зависит от грамотного проектирования, качественного монтажа и технического обслуживания. В отличии от систем пожаротушения, которые начинают свою работу только при контакте с огнем, система ПДВ предотвращает развитие огня и создает управляемые воздушные потоки, которые в свою очередь помогают выдержать время от начала возгорания до приезда пожарных, спасая людей и обеспечивая им безопасную эвакуацию. Система превращается здание в защищенное пространство.
