ПРОЕКТИРОВАНИЕ DRM-ПРИЁМНИКА
Аннотация. В статье рассматривается проектирование цифрового радиоприёмника стандарта DRM (Digital Radio Mondiale), который предназначен для работы в диапазонах длинных, средних и коротких волн. Предложена структурная схема приёмника, проанализированы ключевые блоки обработки сигнала, приведены результаты модуляции и демодуляции.
Ключевые слова: DRM, цифровое радиовещание, цифровой радиоприёмник, демодуляция, модуляция, цифровая обработка сигнала, OFDM, QAM.
Переход от аналогового вещания к цифровому – это мировая тенденция, которая обусловлена необходимостью повышения качества передачи аудиосигнала и расширения функционала радиоприёмных устройств. Стандарт DRM (Digital Radio Mondiale) предоставляет возможность трансляции цифрового сигнала в диапазонах длинных, средних и коротких волн, обеспечивая совместимость с действующей радиовещательной инфраструктурой.
Актуальность темы обусловлена:
- Ростом спроса на качественное радиовещание;
- Необходимостью передачи дополнительных данных (например, текстовое сопровождение и изображения) наряду с аудио;
- Энергоэффективностью цифрового вещания по сравнению с аналоговым.
Цель работы — разработать структурную схему и алгоритмы обработки сигнала для DRM‑приёмника, обеспечивающего устойчивый приём в условиях влияния помех.
Задачи:
Анализ стандарта DRM и его ключевых характеристик.
Выбор архитектуры приёмника и элементной базы.
Моделирование работы приёмника.
Научная новизна исследования состоит в разработке метода коррекции замираний DRM‑сигнала с использованием адаптивного эквалайзера. Устройство позволяет анализировать параметры канала связи и динамически настраивает коэффициенты фильтрации, что повышает устойчивость приёма в условиях многолучевого распространения.
Практическая значимость связана с возможностью внедрения разработанной схемы в портативные и автомобильные приёмники, военные системы связи, либо использоваться в качестве аварийного оповещения населения.
Теоретическая часть.
Обзор стандарта DRM:
Стандарт DRM (ETSI ES 201 980) предназначен для цифрового радиовещания в диапазонах до 30 МГц.
Основные характеристики:
Модуляция: OFDM (Orthogonal Frequency Division Multiplexing) с числом несущих частот от 112 до 448.
Кодирование аудио: MPEG‑4 AAC+ с битрейтом 8–48 кбит/с.
Защита от ошибок: свёрточное кодирование (кодовые скорости 0,5; 0,6; 0,7; 0,8) и перемежение.
Режимы работы:
A (высокая устойчивость к замираниям, низкая скорость);
B, C (баланс устойчивости и скорости);
D (высокая скорость, низкая устойчивость).
Структурная схема DRM-приёмника

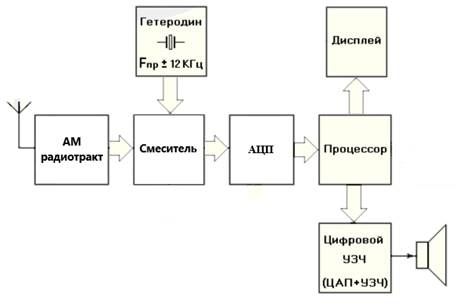

Рисунок 1. Типовая блок-схема DRM-приёмника
Назначении структурных элементов:
- АМ радиотракт (с антенной) - приём радиосигнала DRM через антенну и первичная обработка, усиление и фильтрация высокочастотного (ВЧ) сигнала.
2. Гетеродин (Fпр ≈ 12 КГц) - генерация стабильного сигнала промежуточной частоты (ПЧ) для преобразования входного сигнала.
3. Смеситель - преобразование частоты сигнала — смешивание входного АМ-сигнала с сигналом гетеродина.
4. АЦП (аналого-цифровой преобразователь) - преобразование аналогового сигнала ПЧ в цифровую форму.
5. Процессор - цифровая обработка принятого сигнала — демодуляция, декодирование, извлечение аудио и служебной информации.
6. Дисплей - визуализация служебной информации для пользователя.
7. Цифровой УЗЧ (усилитель звуковой частоты) (ЦАП + УЗЧ) - преобразование цифрового аудиосигнала в аналоговый и усиление до уровня, достаточного для воспроизведения динамиком.
8. Динамик (акустическая система) - преобразование электрического сигнала в звуковые волны, воспринимаемые ухом человека.
Сигнал проходит путь от радиоволны в эфире до звука в динамике, пройдя этапы усиления, преобразования частоты, оцифровки, сложной цифровой обработки, декодирования и усиления. Каждый блок схемы выполняет строго определённую функцию, обеспечивая высокое качество приёма и устойчивость к помехам.
Перспективы:
- Интеграция с SDR‑платформой для поддержки DRM;
- Оптимизация алгоритмов под низкопотребляющие DSP;
- Миниатюризация для носимых устройств.
Заключение
В ходе работы:
- Разработана структурная схема DRM‑приёмника с использованием FPGA.
- Реализованы алгоритмы синхронизации, демодуляции и коррекции замираний.
- Показан выигрыш в помехоустойчивости до 30 % по сравнению с AM‑приёмниками.
