ЗВУКОВОЙ ГЕНЕРАТОР: ПРИНЦИП РАБОТЫ, ВИДЫ И ПРИМЕНЕНИЕ

Введение.

Звуковой генератор представляет собой электронное устройство, предназначенное для формирования электрических колебаний определенной формы, частоты и амплитуды, которые при преобразовании в акустические колебания воспринимаются человеческим ухом как звук. История развития звуковых генераторов тесно связана с эволюцией электроники в целом, начиная от простейших устройств на электронных лампах и заканчивая современными цифровыми системами на основе микропроцессоров.

Звуковые генераторы нашли широкое применение во многих областях:

• В акустических измерениях и тестировании аудиоаппаратуры
• В музыкальной индустрии как основа электронных музыкальных инструментов
• В системах оповещения и сигнализации
• В медицинской технике для диагностики и терапии
• В образовательных целях при изучении акустики и электроники
• В промышленных устройствах ультразвуковой очистки и обработки материалов

Значимость звуковых генераторов трудно переоценить, поскольку они являются фундаментальным компонентом многих современных устройств, от простейших будильников до сложных профессиональных синтезаторов и измерительных комплексов.

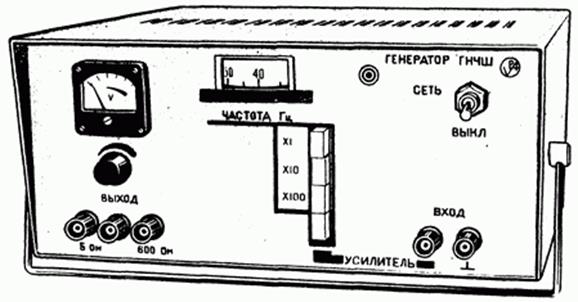

Рисунок 1. Звуковой генератор

1. Принцип работы

Принцип работы звукового генератора основан на преобразовании электрической энергии в колебания, которые впоследствии могут быть преобразованы в звуковые волны. Основная задача любого генератора — создать устойчивые незатухающие колебания определенной формы.

1.1. Физические основы генерации звука

Для понимания работы звукового генератора необходимо рассмотреть основные принципы колебательных систем. Любой генератор должен удовлетворять условию баланса фаз и амплитуд, что обеспечивает возникновение автоколебаний.

Существует два основных условия для работы генератора:

1. Условие баланса амплитуд: коэффициент усиления должен быть не меньше единицы, чтобы компенсировать потери в колебательной системе.

2. Условие баланса фаз: суммарный фазовый сдвиг в замкнутой системе должен быть кратен 2π.

1.2. Основные элементы генератора

Типичный звуковой генератор включает следующие компоненты:

• Активный элемент (транзистор, операционный усилитель и т.д.)

• Частотозадающая цепь (LC-контур, RC-цепь, кварцевый резонатор)

• Цепь положительной обратной связи

• Цепь стабилизации амплитуды колебаний

• Выходной каскад

1.3. Типы генераторов по принципу действия

В зависимости от принципа формирования колебаний генераторы можно разделить на:

• RC-генераторы — используют RC-цепи для задания частоты и фазы колебаний.

• LC-генераторы — основаны на колебательном контуре из индуктивности и емкости.

• Кварцевые генераторы — используют пьезоэлектрические свойства кварца для стабилизации частоты.

• Цифровые генераторы — формируют сигнал с помощью цифровых методов (DDS, NCO и т.д.).

• Генераторы на основе прямого цифрового синтеза (DDS) — используют цифровые методы для создания сигналов произвольной формы.

2. Конструкция

Конструкция звукового генератора зависит от его назначения, принципа работы и требуемых характеристик. Рассмотрим основные конструктивные решения для различных типов генераторов.

2.1. Аналоговые генераторы

2.1.1. LC-генераторы

LC-генераторы используют колебательный контур, состоящий из катушки индуктивности (L) и конденсатора (C). Частота генерации определяется формулой:

f = 1/(2π√LC)

Основные схемы LC-генераторов:

• Генератор Хартли — с индуктивной трехточкой

• Генератор Колпитца — с емкостной трехточкой

• Генератор Клаппа — модификация схемы Колпитца для повышения стабильности частоты

• Генератор с индуктивной обратной связью

2.1.2. RC-генераторы

RC-генераторы используют резистивно-емкостные цепи для задания частоты и фазы колебаний. Они проще и дешевле LC-генераторов, но менее стабильны.

Основные схемы RC-генераторов:

• Генератор с мостом Вина

• Генератор с фазосдвигающей цепью

• Генератор на двойном Т-образном мосте

• Мультивибраторы

2.2. Цифровые генераторы

2.2.1. Генераторы на основе прямого цифрового синтеза (DDS)

Принцип DDS основан на формировании цифрового кода сигнала и последующем преобразовании его в аналоговую форму с помощью ЦАП. Основные компоненты:

• Аккумулятор фазы

• Таблица преобразования фаза-амплитуда (ПЗУ)

• Цифро-аналоговый преобразователь

• Фильтр нижних частот

2.2.2. Микроконтроллерные генераторы

Современные микроконтроллеры позволяют реализовать звуковые генераторы программным способом. Преимущества:

• Гибкость в изменении параметров

• Возможность формирования сложных сигналов

• Низкая стоимость при массовом производстве

2.3. Конструктивные особенности специализированных генераторов

2.3.1. Генераторы качающейся частоты (свип-генераторы)

Предназначены для автоматического изменения частоты в заданном диапазоне. Используются для частотных измерений и настройки.

2.3.2. Генераторы шума

Формируют случайный сигнал с заданными статистическими характеристиками. Типы:

• Генераторы белого шума

• Генераторы розового шума

• Генераторы коричневого (красного) шума

2.3.3. Функциональные генераторы

Формируют сигналы различной формы (синусоидальные, прямоугольные, треугольные, пилообразные и т.д.).

3. Основные характеристики

Ключевые характеристики звуковых генераторов определяют их функциональность и применимость для конкретных задач.

3.1. Частотные характеристики

• Диапазон частот — определяет минимальную и максимальную частоту генерируемого сигнала. Для звукового диапазона обычно составляет 20 Гц - 20 кГц.

• Разрешение по частоте — минимальный шаг изменения частоты.

• Стабильность частоты — характеризует изменение частоты со временем или в зависимости от внешних условий (температуры, напряжения питания и т.д.).

• Точность установки частоты — отклонение реальной частоты от заданной.

3.2. Амплитудные характеристики

• Диапазон амплитуд — минимальная и максимальная амплитуда выходного сигнала.

• Разрешение по амплитуде — минимальный шаг изменения амплитуды.

• Стабильность амплитуды — постоянство амплитуды во времени и при изменении частоты.

3.3. Характеристики формы сигнала

• Виды формируемых сигналов — синусоидальный, прямоугольный, треугольный, пилообразный и др.

• Коэффициент гармоник — отношение среднеквадратичного значения суммы высших гармоник к среднеквадратичному значению основной гармоники. Для качественных звуковых генераторов может составлять менее 0,001%.

• Неравномерность АЧХ — изменение амплитуды сигнала при изменении частоты.

3.4. Шумовые характеристики

• Отношение сигнал/шум — отношение мощности полезного сигнала к мощности шума.

• Фазовые шумы — случайные отклонения фазы или частоты сигнала.

3.5. Функциональные возможности

• Модуляция — возможность изменения параметров сигнала (AM, FM, PM и др.).

• Свипирование — автоматическое изменение частоты в заданном диапазоне.

• Пакетный режим — формирование сигнала заданной длительности.

• Интерфейсы управления — наличие и тип интерфейсов для внешнего управления (USB, GPIB, LAN и др.).

4. Виды звуковых генераторов

4.1. По назначению

4.1.1. Музыкальные генераторы

Используются в электронных музыкальных инструментах и синтезаторах. Особенность музыкальных генераторов — возможность формирования сигналов со сложным спектром для имитации звучания различных инструментов.

Типы:

• Аналоговые синтезаторы (субтрактивный синтез)

• Цифровые синтезаторы (FM-синтез, волновой синтез, физическое моделирование)

• Гибридные системы

4.1.2. Генераторы специального назначения

• Ультразвуковые генераторы — формируют колебания с частотой выше 20 кГц для применения в промышленности, медицине, дефектоскопии.

• Инфразвуковые генераторы — генерируют колебания с частотой ниже 20 Гц для сейсмических исследований и других применений.

• Генераторы для медицинской аппаратуры — используются в физиотерапии, диагностике и других медицинских приложениях.

Заключение:

Звуковые генераторы являются универсальными устройствами, которые находят применение в самых различных отраслях. Тенденции их развития направлены на расширение функциональности, повышение удобства использования и снижение энергозатрат. Это делает их важным элементом современных технологий, открывая новые возможности для применения в науке, промышленности и повседневной жизни.
