ПРОЕКТИРОВАНИЕ БАЗЫ ДАННЫХ ИНФОРМАЦИОННОЙ СИСТЕМЫ ДЛЯ СКЛАДСКОГО УЧЕТА ТОРГОВО-ПРОИЗВОДСТВЕННОЙ КОМПАНИИ

Современные торгово-производственные организации сталкиваются с необходимостью оперативного анализа больших объемов данных для поддержания конкурентности в условиях динамичного рынка. В связи с чем, появляется необходимость в проектировании базы данных способной хранить большие объемы данных.

Проектирование базы данных включает в себя три этапа: инфологическое, логическое и физическое проектирование.

Инфологическое проектирование заключается в создании инфологической модели. Инфологическая модель предметной области представляет структуру предметной области и характер информационных потребностей пользователей, без учета СУБД или технических ограничений. Данное представление выражает типы объектов предметной области, связанные с ними ограничения целостности и те процессы, которые приведут к переходу предметной области в иное состояние. Результатом инфологического проектирования станет концептуальная модель в виде диаграммы «сущность-связь» [1].

Логическое проектирование – это процесс создания структурной модели системы, отражающей взаимосвязи между данными и функциональными компонентами без привязки к конкретной технической реализации. Данный этап выступает связующим звеном между концептуальным и физическим проектированием. Результатом логического проектирования станет ER-модель.

Физическое проектирование базы данных — это процесс создания схемы базы данных для конкретной СУБД. На данном этапе результат логического проектирования преобразуется в физическую модель, с учетом особенностей выбранной СУБД.

На основании проведенных исследований предметной области, учета документов, были выделены следующие сущности, необходимые для построения базы данных:

1. Сущность «Склад» хранит данные обо всех существующих складах.
2. Сущность «Материалы» хранит данные обо всем сырье, его количестве, стоимости и месторасположении.
3. Сущность «Продукция» хранит данные обо всей продукции, ее количестве, стоимости и месторасположении.
4. Сущность «Продажи» хранит данные обо всех продажах, включая реализованную продукцию, ее количество, стоимость и дату реализации.

В ходе анализа предметной области, были выделены атрибуты для каждой сущности, которые отражены в таблицах 1 – 4.

Таблица 1

Спецификация атрибутов сущности «Склад»

В качестве первичного ключа обозначим атрибут «Код склада», так как он однозначно идентифицирует запись о складе.

Таблица 2

Спецификация атрибутов сущности «Материалы»

В качестве первичного ключа обозначим атрибут «Код материала», так как он однозначно идентифицирует запись о материале. «Код склада» выбран в качестве вторичного ключа.

Таблица 3

Спецификация атрибутов сущности «Продукция»

В качестве первичного ключа обозначим атрибут «Код продукции», так как он однозначно идентифицирует запись о продукции. «Код склада» выбран в качестве вторичного ключа.

Таблица 4

Спецификация атрибутов сущности «Продажи»

В качестве первичного ключа обозначим атрибут «Код продажи», так как он однозначно идентифицирует запись о продаже. «Код продукции» выбран в качестве вторичного ключа.

После установления сущностей, атрибутов и связей, требуется реализовать диаграмму «Сущность-связь», для полного представления инфологической модели:

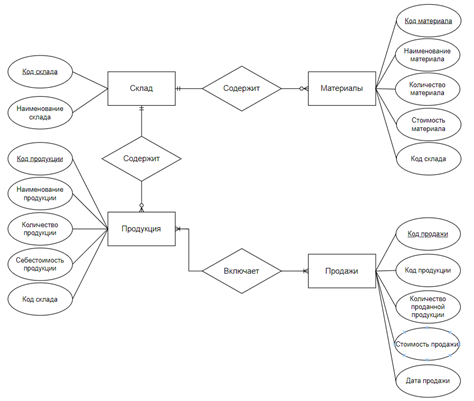

Рисунок 1. Диаграмма «сущность – связь»
