ПРОЕКТ СОЛНЕЧНОГО ВОДОНАГРЕВА ДЛЯ ПРОИЗВОДСТВЕННОГО ПРЕДПРИЯТИЯ С ЦЕЛЬЮ ПОВЫШЕНИЯ ЭНЕРГОЭФФЕКТИВНОСТИ ЭЛЕКТРОПОТРЕБЛЕНИЯ (НА ПРИМЕРЕ ТРАНСФОРМАТОРНОГО ЗАВОДА)

Аннотация. Рассмотрен проект внедрения солнечной тепловой системы на АО «Кентауский трансформаторный завод» холдинга «Alageum Electric». Предложен проект замены устаревших электрических водонагревателей (далее-ТЭН) вакуумными солнечными коллекторами. Технические параметры системы обоснованы математическим моделированием климатических условий и теплового баланса. Доказана эффективность двухконтурной архитектуры с технологией обратного стока. Проект снижает эксплуатационные расходы, высвобождает электроэнергию для основных производственных линий и обеспечивает соответствие стандартам ESG за счет снижения выбросов. Срок окупаемости и финансовая привлекательность рассчитаны методом оптимизации общих затрат.

Ключевые слова: Энергоэффективность, солнечная тепловая система, вакуумный солнечный коллектор, тепловой баланс, промышленное предприятие, возобновляемые источники энергии, энергосбережение.

Введение.

Вопрос снижения энергопотребления и повышения энергоэффективности на промышленных предприятиях является одной из наиболее актуальных задач по экономическим, экологическим и технологическим причинам. Промышленность является основным потребителем энергетических ресурсов. В Казахстане более 50% общего энергопотребления приходится на промышленный сектор. В условиях постоянного роста тарифов на электроэнергию и нестабильности цен на топливо на мировых рынках необходимо внедрять энергосберегающие технологии на всех этапах производства для снижения производственных затрат.

На предприятии имеется система горячего водоснабжения душевых кабин для рабочих. В настоящее время для нагрева воды используются старые котлы с ТЭН. Стандартные электрические котлы ресурсоемки и имеют высокое теплопотребление. При нагреве воды в устаревших электроустановках предприятие потребляет большое количество электроэнергии. Износ инфраструктуры и рост цен на электроэнергию делают использование старых систем неэффективным. Их эксплуатация увеличивает общее потребление электроэнергии предприятия и повышает ежемесячные эксплуатационные расходы.

Для решения проблемы предлагается заменить традиционные электрические котлы солнечными тепловыми установками. В южных регионах Казахстана продолжительность солнечного сияния составляет 2200–3000 часов в год, а уровень солнечной радиации – 1300–1800 кВт·ч на квадратный метр. Солнечные водонагреватели преобразуют солнечную энергию в тепловую и обеспечивают объект бесплатной и экологически чистой горячей водой. В отличие от традиционных систем, солнечные установки не выбрасывают вредных веществ в окружающую среду, что напрямую повышает экологическую ответственность предприятия.

Цель проекта – снижение расхода электроэнергии и эксплуатационных затрат за счет проектирования солнечной тепловой системы горячего водоснабжения для бытовых помещений предприятия. В работе выполнены анализ климатических условий региона, выбор параметров вакуумных коллекторов и накопительных баков, расчет теплового баланса и технико-экономическое обоснование замены котлов ТЭН. Решение снижает зависимость предприятия от централизованной сети и повышает качество управления энергоресурсами.

Материалы и методы.

АО «Кентауский трансформаторный завод» (далее-КТЗ), входящий в холдинг «Alageum Electric», выбран объектом исследования как крупное промышленное предприятие южного региона Казахстана. Для расчета учитывались санитарно-бытовые помещения, душевые и действующая система нагрева воды на базе котлов с ТЭН.

Высокая численность сотрудников завода и объем бытового потребления горячей воды формирует регулярную нагрузку на систему горячего водоснабжения. Практическое направление исследования заключается в проектировании гелиотермической системы промышленного масштаба с сохранением существующих котлов ТЭН в качестве резервного источника [1].

Для проектирования системы солнечного водонагрева был проведен математический анализ климатических условий и уровней солнечной радиации Кентау. Расчеты выполнялись с учетом географического положения объекта, высоты солнца над горизонтом, азимута и продолжительности эффективной инсоляции, что соответствует общему подходу к расчету солнечных тепловых установок [2].

Целью было точное определение угла падения. На основе данных о географической широте, долготе и часовом поясе была рассчитана плотность потока прямого, рассеянного и суммарного солнечного излучения. Количество излучения, падающего на наклонную поверхность, определялось с помощью системы угловых коэффициентов. В расчетах использовались среднесуточные и среднемесячные температуры наружного воздуха, а также интегральный метод рекуррентности градаций излучения.

Ежедневная потребность в горячей воде для заводских рабочих определялась на основе графика сменной работы и санитарно-бытовой нагрузки душевых помещений с учетом требований к внутренним санитарно-техническим системам [3]. Количество тепловой энергии, необходимой для нагрева воды, рассчитывалось с использованием следующей термодинамической формулы (1):

                                                    (1)

где c – удельная теплоёмкость воды;

m – масса потребленной воды;

Tг – расчетная температура горячей воды, подаваемой потребителю;

Tвх – температура холодной воды, поступающей из линии подачи.

В ходе исследования был проведен сравнительный анализ эффективности плоских и вакуумных коллекторов. Для производственных нужд были выбраны вакуумные солнечные коллекторы. В вакуумных трубках свободное пространство между теплопоглощающей  поверхностью и окружающей средой заполнено вакуумом. Вакуум служит отличным теплоизолятором, снижая конвективные потери тепла практически до нуля. Такая конструкция способна поддерживать высокий коэффициент полезного действия  даже при низких температурах окружающей среды и в пасмурные дни [4; 10]. Кроме того, трубчатая форма снижает ветровую нагрузку.

Архитектура солнечной тепловой установки спроектирована как двухконтурная система с активной циркуляцией. В первом контуре циркулирует незамерзающая жидкость. Эта жидкость перемещается электрическими насосами и передает накопленное тепло высокоскоростным теплообменникам, установленным внутри бака-аккумулятора. Для защиты системы от замерзания зимой и кипения летом, когда потребление снижается, было использовано инженерное решение «обратный слив» (рис. 1). При остановке насоса антифриз автоматически сливается в специальный бак. Старые электрические котлы не демонтируются полностью, они остаются в качестве резервной системы, которая нагревает воду до необходимой температуры в пасмурные дни или при чрезмерном увеличении нагрузки [4].

Метод последовательных приближений был использован для математического моделирования режимов работы солнечных коллекторов и накопительных баков. Этот метод позволяет точно рассчитать баланс между теплом, получаемым от солнечного излучения, и теплопотерями во внешнюю среду путем итеративного изменения температур поглощающей пластины и теплоносителя.

Рисунок 1. Схема гелиотермической системы горячего водоснабжения

Критерии гидродинамического подобия для расчета конвективных тепловых потерь системы, то есть число Нуссельта и число Грасгофа использовались при оценке теплообмена. Количество тепла, теряемого излучением с поверхности коллектора, оценивалось с помощью закона Стефана-Больцмана:

                                               (2)

где, ε – степень черноты поверхности;

σ – постоянная Стефана-Больцмана;

T_п – абсолютная температура поглотителя;

T_окр – температура окружающей среды.

Для определения эффективности теплообменников был использован метод Number of Transfer Units. Этот метод предназначен для расчета фактической теплопередающей способности теплообменников в зависимости от схемы движения жидкостей. Энергия, вырабатываемая системой ежедневно, определяется следующей формулой:

                                      (3)

где, P_{коллектор} – тепловая мощность одного коллектора;

N – количество установленных коллекторов;

t_{инсоляция} – эффективная продолжительность солнечного света;

η_{системы} – общий коэффициент полезного действия системы с учетом потерь в трубопроводах и теплообменниках.

Для обоснования финансовой эффективности замены котлов ТЭН вакуумными солнечными коллекторами был использован метод анализа оптимальности затрат [5]. Для определения минимальных затрат за весь срок службы оборудования все финансовые потоки были дисконтированы к начальному периоду эксплуатации. Оптимальная функция затрат была выражена следующим образом:

                                            (4)

 где – общие затраты за τ-летний жизненный цикл системы;

C_I – первоначальные капитальные вложения на приобретение и монтаж оборудования;

 – операционные затраты дублирующей системы на электроэнергию и техническое обслуживание в i-м году;

  – коэффициент дисконтирования;

 – остаточная стоимость оборудования в конце расчетного периода.

В модели расчёта ставка дисконтирования была установлена на уровне 4% с учётом макроэкономической волатильности. Прогнозируемый годовой рост тарифов на электроэнергию составлял 2%. Для описания инвестиционной привлекательности с использованием классических финансовых формул рассчитывались чистая приведённая стоимость, дисконтированный период самообоснования  и рентабельность инвестиций. Период самообоснования проекта определялся прямым сравнением фактического объема потребления и тарифной стоимости старых электрических котлов с капитальными затратами солнечного теплового блока.

Экологический компонент энергосберегающего проекта был определен с помощью математического моделирования. Количество электроэнергии, сэкономленное при выключении нагревательных котлов, альтернативно преобразовывалось в массу углеводородного топлива, сжигаемого на тепловых электростанциях [6]. Этот расчет стал основой для определения уменьшения количества вредных веществ, выбрасываемых в атмосферу. Сокращение выбросов оценивалось отдельно для парниковых газов, оксидов серы, оксидов азота и твердых частиц. Снижение массы каждого загрязняющего вещества рассчитывалось путем умножения сэкономленной электроэнергии на соответствующие коэффициенты пересчета, а соответствие проекта принципам энергосбережения и повышения энергоэффективности рассматривалось в контексте действующего законодательства Республики Казахстан [8].

Результаты.

Анализ санитарно-бытовой инфраструктуры «Кентауского трансформаторного завода»  выявил высокую потребность в горячей воде из-за большой численности рабочих. Расчеты площади вакуумных коллекторов и объема баков-аккумуляторов доказали, что гелиосистема способна стабильно обеспечивать завод горячей водой даже в зимний период, переведя старые электрические котлы исключительно в статус резервных.

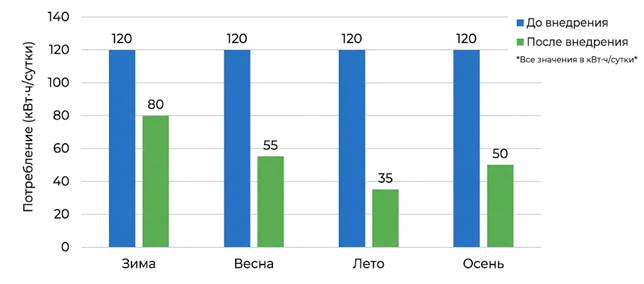

Рисунок 2. Сравнение энергопотребления системы горячего водоснабжения до и после внедрения солнечного водонагрева

В результате проведённых расчетов было установлено, что внедрение гелиотермической системы позволяет существенно снизить потребление электрической энергии на нагрев воды в душевых помещениях предприятия. Сводные исходные данные, а также результаты проекта приведены в таблице 1.

Таблица 1.

Сводные исходные данные и расчетные результаты проекта

Как видно, таблица 1 объединяет исходные данные, конструктивные параметры и основные расчетные результаты, которые далее используются для оценки энергетической, экономической и экологической эффективности проекта.

Среднесуточное потребление электроэнергии существующей системой на базе ТЭН составляет около 120 кВт·ч/сутки. После внедрения солнечных коллекторов данный показатель снижается до 35–50 кВт·ч/сутки в зависимости от сезона.

В летний период доля покрытия тепловой нагрузки солнечной системой достигает 70–80%, что позволяет сократить использование электрических нагревателей до минимального уровня. В переходные сезоны экономия составляет около 50–60%, тогда как в зимний период эффективность системы снижается до 25–30%, однако остаётся экономически целесообразной за счёт снижения пиковой нагрузки на электросеть.

Годовое потребление электроэнергии до внедрения системы составляет порядка 43 800 кВт·ч, тогда как после внедрения – около 18 000–22 000 кВт·ч, что соответствует снижению энергозатрат на 50–60%.

Экологическая оценка подтвердила сокращение выбросов парниковых газов. Солнечная тепловая система на станции также снижает количество оксидов серы и азота, выбрасываемых в атмосферу, в соответствии со своими масштабами.

Анализ инвестиционной привлекательности показал, что чистая приведенная стоимость проекта положительна. Дисконтированный срок окупаемости проекта соответствует приемлемому пределу для промышленных предприятий в условиях устойчивого роста тарифов на электроэнергию.

Обсуждение.

Результаты внедрения вакуумных солнечных коллекторов на «Кентауском трансформаторном заводе» доказывают их высокую эффективность по сравнению с ТЭН. Вакуумные установки стабильно работают при низких температурах, обеспечивая нагрев воды зимой, а летом в комбинации с резервными электрокотлами снижают потребление электроэнергии на горячее водоснабжение до 70%.

Интеграция гелиосистемы устраняет внутренний технологический парадокс -предприятие производит энергоэффективное оборудование, однако часть электроэнергии расходуется на устаревшую бытовую инфраструктуру. При реализации учтены объективные ограничения: сезонная нестабильность инсоляции требует сохранения резервных котлов, пылевая нагрузка южного региона диктует необходимость регулярной очистки стеклянных трубок, а сама установка требует свободной площади на кровле. Математические модели подтверждают рентабельность использования доступного оборудования из стран СНГ. На фоне износа внешних электросетей автономная система повышает энергетическую безопасность предприятия.

Проект имеет высокую экологическую значимость, сокращая углеродный след и повышая соответствие завода стандартам ESG. Окупаемость инвестиций составит 5–7 лет при сроке службы системы 25–30 лет, что надежно защитит завод от роста тарифов на электроэнергию.

Заключение.

Использование вакуумных солнечных коллекторов в бытовой инфраструктуре Кентауского трансформаторного завода является реальным инструментом оптимизации внутренних энергозатрат предприятия. Замена устаревших котлов ТЭН, обеспечивающих горячей водой рабочих и стажеров, на солнечные тепловые установки позволит значительно сократить потребление электроэнергии. Термодинамические свойства вакуумных трубок обеспечивают устойчивую работу при низких температурах окружающей среды и демонстрируют более высокую эффективность по сравнению с традиционными плоскими коллекторами в зимний период.

Двухконтурная архитектура и технология обратного слива защищают оборудование от замерзания и перегрева, повышая эксплуатационную безопасность. Результаты инвестиционного анализа показывают, что срок окупаемости проекта стабилизируется в пределах 5–7 лет за счет использования оборудования с оптимизированными материалами. Учитывая, что срок службы системы составляет 25–30 лет, предприятие защищено от финансовых рисков, связанных с повышением тарифов в долгосрочной перспективе. Математическое моделирование и расчеты теплового баланса доказали, что солнечная тепловая установка может снизить потребление электроэнергии для нагрева воды в летние месяцы до 70%. При оценке конвективных тепловых потерь системы использовались критерии Нуссельта и Грасгофа, подтверждающие высокую теплоудерживающую способность абсорбера.

Квалифицированный персонал обеспечивает ввод в эксплуатацию и техническое обслуживание новых технологий. В пасмурные дни или при чрезмерной нагрузке в качестве резервной системы задействуются существующие котлы ТЭН, обеспечивающие работников бесперебойным горячим водоснабжением. Очистка коллекторов от пыли интегрируется в действующие правила технического обслуживания предприятия. Экологический эффект проекта выражается в снижении потребления электроэнергии, вырабатываемой из углеводородного топлива, а также в сокращении выбросов углекислого газа, оксидов серы и оксидов азота. Проект усиливает соответствие деятельности предприятия принципам ESG и переходу к «зеленой экономике». Эти меры демонстрируют, что частичная замена традиционных источников энергии возобновляемыми ресурсами на промышленных объектах оправдана с технологической и экономической точки зрения.
