МЕЖЛАБОРАТОРНАЯ НЕСОПОСТАВИМОСТЬ РЕЗУЛЬТАТОВ В ЭКСПЕРИМЕНТАЛЬНОЙ МЕХАНИКЕ ЛЬДА

INTERLABORATORY INCOMPARABILITY OF RESULTS IN EXPERIMENTAL ICE MECHANICS

Galiev Ildar Murzagitovich

Candidate of Physical and Mathematical Sciences, Department of Building Technologies and Structures, Surgut State University, Russia, Surgut

Аннотация. В статье рассматриваются причины межлабораторной несопоставимости результатов механических испытаний льда. Показано, что расхождения обусловлены не только естественной вариативностью свойств материала, но и различиями в экспериментальных протоколах, включая способ задания скорости деформации, критерий разрушения, алгоритм определения модуля, описание исходного материала, граничные и контактные условия, а также характеристики измерительной системы. Особое внимание уделено современному этапу развития проблемы, связанному с использованием полнополевых и акустических методов наблюдения, а также с переносом экспериментальных данных в численные модели. Показано, что в современной практике уже сформировался круг параметров, которые всё чаще описываются единообразно, однако единый межлабораторный стандарт испытаний льда по-прежнему отсутствует. Сформулированы минимальные требования к унификации протокола, необходимые для физически корректного сопоставления результатов.

Abstract. The article examines the reasons why results obtained in mechanical tests of ice are often not comparable across different laboratories. It is shown that discrepancies are caused not only by the natural variability of ice properties, but also by differences in experimental protocols, including the method of prescribing strain rate, the failure criterion, the procedure used to determine the elastic modulus, the description of the initial material, the boundary and contact conditions, and the characteristics of the measurement system. Special attention is given to the current stage of the problem, which is associated with the development of full-field and acoustic monitoring techniques as well as with the use of experimental data in numerical modeling. It is shown that modern practice has already identified a set of parameters that are increasingly reported in a unified manner; however, a single interlaboratory standard for ice testing has not yet been established. The minimum protocol elements required for physically correct comparison of results are formulated.

Ключевые слова: механика льда, экспериментальная механика, экспериментальный протокол, межлабораторная сопоставимость, скорость деформации, критерий разрушения, модуль упругости, контактные условия, измерительная система, морской лёд, структура льда, стандартизация испытаний.

Keywords: ice mechanics, experimental mechanics, experimental protocol, interlaboratory comparability, strain rate, failure criterion, elastic modulus, contact conditions, measurement system, sea ice, ice structure, test standardization.

Введение

Экспериментальные данные по льду служат основой для анализа его прочности, жёсткости и механизмов разрушения. Однако сопоставление публикаций быстро выявляет характерную проблему: испытания, одинаковые по названию, нередко приводят к различным численным результатам. Для льда это связано не только с природной неоднородностью материала, но и с тем, что в разных лабораториях фактически реализуются различные физические постановки опыта [1; 2; 4; 5; 11].

За последние два десятилетия данная проблема не ослабла, а приобрела новые формы в связи с развитием полнополевых методов измерения, акустического мониторинга разрушения и численного моделирования льда. Современные исследования показывают, что наряду с интегральными диаграммами нагружения всё большее значение приобретают пространственные поля деформаций, сценарии локализации и детализированное описание структуры льда. В частности, метод цифровой корреляции изображений позволяет различать механизмы локализации и разрушения при одноосном сжатии морского льда [6], а распределённые акустические измерения — прослеживать пространственно-временную последовательность событий разрушения ледяной плиты [7]. В то же время современные обзоры моделей механического поведения льда подчёркивают, что без стандартизованного описания режима нагружения, структуры образца и способа выделения параметров даже развитые численные модели опираются на данные ограниченной сопоставимости [8]. Следовательно, вопрос унификации протокола следует рассматривать не как формальную проблему оформления, а как необходимое условие связи между экспериментом, интерпретацией и моделированием.

Таким образом, отсутствие единых протоколов следует понимать не как недостаток отчётности, а как методологическую причину несопоставимости данных. Если по-разному задаются скорость деформации, критерий разрушения, способ вычисления модуля, описание исходного материала и условия измерения, то одинаковые обозначения могут скрывать физически различные величины.

1. Протокол испытания и основные источники несопоставимости

В крупномасштабных испытаниях Чэня и Ли показано, что целевая и фактическая скорости деформации могут не совпадать, поэтому фиксация одной номинальной величины скорости в протоколе ещё не гарантирует одинакового напряжённо-деформированного состояния [2]. Не менее неоднозначен и критерий разрушения: в одних работах он связывается с первым максимумом напряжения, в других — с последним максимумом, заданным уровнем нагрузки или раскрытием трещины [2; 4; 13]. Следовательно, разные лаборатории нередко фиксируют различные стадии одного и того же процесса разрушения.

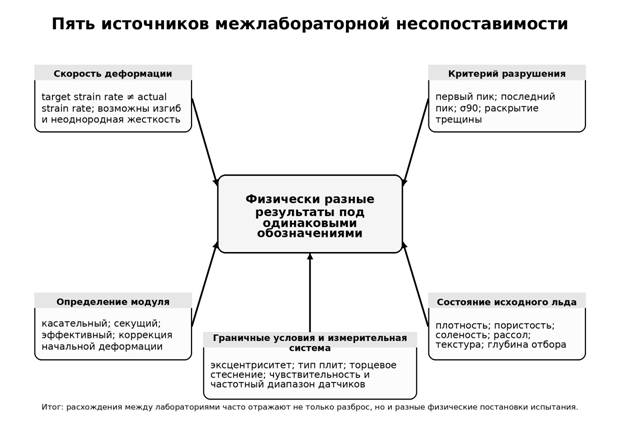

Схема основных источников межлабораторной несопоставимости приведена на рис. 1. Она показывает, что результат испытания формируется системой взаимосвязанных решений: как нагружать образец, какую часть диаграммы считать упругой, как описывать исходный лёд и что включать в измерительную систему. Изменение хотя бы одной из этих позиций может сохранить привычное обозначение результата, но изменить его физический смысл.

Рисунок 1. Схема факторов, переводящих межлабораторные различия из области статистического разброса в область физической несопоставимости результатов

2. Модуль упругости, исходный материал и граничные условия

Особенно показательной является проблема модуля упругости. Для льда начальный участок диаграммы «напряжение–деформация» нередко искажается контактной податливостью системы «образец – плита». Поэтому в одних работах используется максимальный касательный модуль после коррекции начальной деформации, в других — секущая жёсткость при заранее выбранном уровне нагрузки, а в обобщающих сводках фигурирует эффективный модуль, зависящий от условий наблюдения [1; 2; 11]. В результате под символом E могут скрываться различные параметры.

Дополнительная несопоставимость связана с самим исходным льдом. Для морского льда принципиальны плотность, солёность, пористость, объём рассола, зеренная структура и глубина отбора образца. Дайкинс показал изменение этих характеристик по толщине покрова [3], а Менге и Джонс связали прочность льда первого года с субструктурой кристаллов и профилем свойств по глубине [12]. Даже при близком материале результаты остаются чувствительными к контактным условиям и схеме регистрации: уже малая несоосность при растяжении смещает измеренную прочность, а тип плит при сжатии влияет на кажущуюся прочность [4; 5].

Современные российские полевые исследования также подтверждают, что механические характеристики льда должны рассматриваться только вместе с данными о его температуре, солёности, плотности, структуре и глубине отбора образца. Так, по результатам экспедиции «Трансарктика-2019» механические свойства льда анализировались совместно с его физическими характеристиками и структурой [9]. Для инженерных задач морского льда аналогично важным является экспериментальное определение упругих характеристик ледяного покрова с явным указанием схемы измерения и условий испытания [10]. Эти работы показывают, что в российской исследовательской практике уже сформировался запрос на более детализированное и воспроизводимое описание протокола, хотя единая общеобязательная схема пока не выработана.

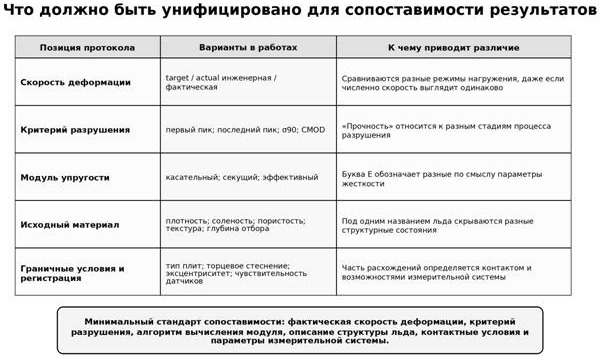

На рис. 2 показано, какие именно позиции протокола должны описываться единообразно, чтобы сопоставление результатов было физически корректным.

Рисунок 2. Позиции протокола, требующие унификации для корректного межлабораторного сопоставления результатов

3. Что уже унифицируется в современной практике и что по-прежнему требует стандартизации

Минимальный набор позиций, которые в современной практике всё чаще описываются единообразно, включает: фактическую скорость деформации; критерий разрушения; алгоритм вычисления модуля; описание структуры исходного льда; контактные условия; характеристики измерительной системы; а в более новых работах — также способ пространственной регистрации деформаций и разрушения. Именно эти элементы сегодня формируют основу воспроизводимого протокола.

В исследованиях Вана и соавт. с использованием метода цифровой корреляции изображений механический результат уже не ограничивается одной кривой «нагрузка–перемещение», а дополняется картами локализации деформаций [6]. В натурных работах Се и соавт. применяются распределённые акустические измерения, позволяющие описывать разрушение как последовательность событий в пространстве и времени [7]. В обзорной работе Мохтари и Лейры, ориентированной на использование эксперимента в численном моделировании, отдельно подчёркивается необходимость указывать диапазоны температур, скоростей деформации, структуру льда и условия испытания при переносе данных в модели [8]. Иными словами, в современной практике уже выделился круг обязательных для описания позиций, но единый общепринятый межлабораторный стандарт их задания и интерпретации до сих пор отсутствует.

Лишь при такой степени документирования можно отделить естественную вариативность льда от различий, порождённых самой методикой [1; 2; 3; 4; 5; 11; 12]. Поэтому расхождения между лабораториями следует трактовать не только как статистический разброс. Во многих случаях они свидетельствуют о том, что измерялись различные режимы деформирования, различные структурные состояния льда или различные стадии разрушения. Для инженерной интерпретации это принципиально: публикуемое число имеет смысл только вместе с тем протоколом, в рамках которого оно было получено.

Заключение

Отсутствие единых протоколов в экспериментальной механике льда является одной из основных причин межлабораторной несопоставимости результатов. Различия возникают потому, что исследователи по-разному задают скорость деформации, определяют момент разрушения, рассчитывают модуль упругости, описывают исходный материал и организуют контактно-измерительную схему. Поэтому одинаковые символы и одинаковые словесные обозначения далеко не всегда соответствуют одинаковым физическим величинам.

Современный этап развития экспериментальной механики льда показывает, что проблема несопоставимости уже не сводится к расхождениям между отдельными численными результатами. Она связана с необходимостью согласованного описания режима нагружения, структуры образца, измерительной схемы и способа интерпретации данных, особенно при использовании полнополевых и акустических методов наблюдения. Главный практический вывод состоит в необходимости перехода от формального сравнения чисел к сопоставлению полноценно описанных физических постановок. Только стандартизованное описание режима нагружения, алгоритма обработки и структуры льда позволяет сделать данные разных лабораторий действительно сопоставимыми и пригодными для дальнейшего использования в моделировании и инженерных расчётах.
