ВЫБОР ОБОРУДОВАНИЯ ДЛЯ МОДЕРНИЗИРОВАННОЙ СИСТЕМЫ ОХЛАЖДЕНИЯ ДОЖИМНОЙ КОМПРЕССОРНОЙ СТАНЦИИ

Алгоритм работы дополнительной системы охлаждения дожимной компрессорной станции (рисунок 1) [1] следующий:

- подается напряжение в ЩДСО, контроллером выполняется анализ систем, открывается затвор З1;

- выполняется уровня воды в баке, если уровень воды выше минимально-допустимого (Д1.1), то открывается затвор З2 и, если не срабатывает ДСХ1, запускается насос Н1;

- насос Н1 подает воду на распылители Р1-3 в зависимости от величины температуры всасывания ДТ1 и температуры нагнетания ДТ2;

- в случае, если сигналы с датчиков ДТ1 и ДТ2 свидетельствуют о превышен и температуры всасывания и температуры нагнетания, а скорость вращения электродвигателя насоса равна номинальной, то подается сигнал в ЩОСО на поочередное включение блоков вентиляторов охлаждения (блок №1 – 2 вентилятора, блок №2 – 4 вентилятора, блок №3 – 8 вентиляторов);

- вода после охлаждения ГКУ скапливается в резервуаре для воды;

- как только уровень воды в резервуаре превышает величину Д2.1, закрывается затвор З1 и открывается затвор З4 и, в случае отсутствия срабатывания ДСХ3, запускается насос Н3, в результате подается вода в бак с водой;

- в случае, если уровень воды в баке с водой превышает уровень Д1.2, то открывается затвор З6;

- в случае возникновении аварии на насосе Н1 или на его преобразователе частоты - открывается затвор З3 и включается насос Н2 через его преобразователь частоты;

- в случае превышения уровня воды в резервуаре выше уровня датчика Д2.1 открывается затвор З5.

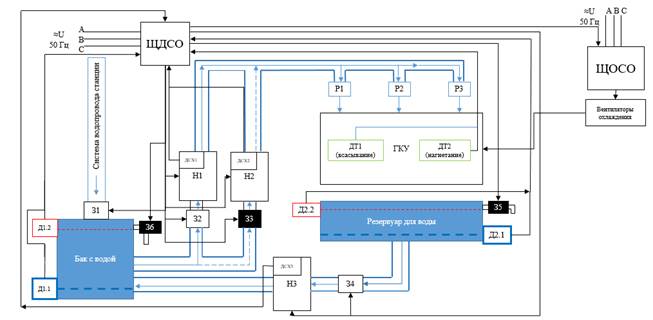

Рисунок 1. Дополнительная система охлаждения газа

Выполним расчеты для определения параметров насоса Н1, Н2, Н3.

Определим избыток теплоты, создаваемый попутным нефтяным газом в секунду (формула 1):

                                                        (1)

где:  – разница между номинальной и максимально зификсированной температурой нагнетания ;

m_газа – масса газа перекачеваемая компрессором в соответствии с паспортными данными = 21447 кгч;

 – удельная теплоемкость попутного нефтяного газа = Дж/(кг·°C) [2];

k – поправочный коэффициент = 5,87.

Выполним расчет необходимого объема подачи воды в час (т.к. чаще всего заводы изготовители насосов указываю этот параметр в м³/ч):

                                                                     (2)

Под данные параметры, с учетом высоты ГКУ (5,17 м) подходят насосы ЛМ80-25/8 [7] (рисунок 2).

Рисунок 2. Насос ЛМ100-90/20

Для регулировки скорости вращения электродвигателей насосов подберем преобразователи частоты (ПЧ) компании «Веспер» –E4-8400-015H 11кВт 380В (рисунок 3) [3]. Выбор преобразователей частоты осуществляется по мощности электродвигателя насоса.

Рисунок 3. Внешний вид E4-8400-015H 11кВт 380В

Для осуществления управления модернизированной системы охлаждения выбирается контроллер ПЛК160[М02] фирмы «ОВЕН» [4] (рисунок 4) и дополнительный модуль дискретных выходов МУ210-402 [5] (рисунок 5). Выбор контроллера и дополнительного блока осуществляется по числу необходимых входов и выходов для реализации автоматической работы модернизированной системы.

Рисунок 4. Внешний вид ПЛК160[М02]

Рисунок 5. Внешний вид МУ210-402

Для подачи воды в трубопровод используем затвор дисковой поворотный межфланцевый с электроприводом Дн100 D671-16EC-100-ЭП-05S AC220V (рисунок 6) [6]. Затвор выбирается по диаметру трубопровода, и по диаметру равен диаметру патрубков насоса.

Рисунок 6. Затвор дисковой поворотный межфланцевый с электроприводом Дн100 D671-16EC-100-ЭП-05S AC220V
